Technika liniowa Bosch Rexroth. Prowadnice, wózki i moduły – kompleksowy poradnik doboru
Współczesny przemysł opiera się na ruchu, a tam, gdzie wymagana jest mikronowa precyzja, wysoka dynamika i absolutna niezawodność, na scenę wkracza marka Bosch Rexroth. Jako światowy pionier w dziedzinie automatyki przemysłowej i mechatroniki, producent ten oferuje rozwiązania, które definiują standardy budowy nowoczesnych maszyn CNC, linii montażowych i systemów pakujących.
Inwestycja w oryginalną technikę liniową Bosch Rexroth rzadko podyktowana jest najniższą ceną zakupu. Inżynierowie i specjaliści Utrzymania Rucha (UR) wybierają te komponenty, aby drastycznie obniżyć całkowity koszt posiadania maszyny (TCO), zminimalizować przestoje i uprościć serwisowanie. Przeanalizujmy kluczowe technologie i dowiedzmy się, jak prawidłowo nawigować po bogatym portfolio producenta.

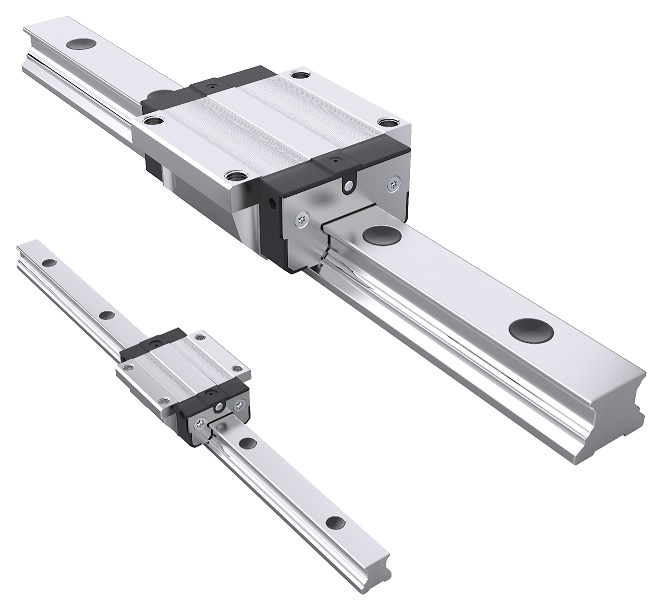

Prowadnice szynowe Bosch Rexroth – kulkowe czy wałeczkowe?
Podstawą większości układów przemieszczeń liniowych są profilowane prowadnice szynowe. Bosch Rexroth dzieli je na dwie główne rodziny, zoptymalizowane pod kątem różnych wyzwań inżynieryjnych:
-
Systemy prowadnic kulkowych (BSHP): To najbardziej uniwersalne rozwiązanie, idealne do maszyn pakujących, robotyki i automatyki montażowej. Charakteryzują się niezwykle płynnym ruchem, niskim tarciem i możliwością pracy przy bardzo wysokich prędkościach (nawet do 10 m/s). Seria BSHP wyróżnia się ulepszoną geometrią wejścia strefy obciążenia, co znacznie redukuje pulsację ruchu.
-
Systemy prowadnic wałeczkowych: Rozwiązanie do zadań specjalnych (Heavy-Duty). Elementem tocznym jest wałeczek, który zapewnia znacznie większą powierzchnię styku z bieżnią niż kulka. Gwarantuje to potężną nośność oraz ekstremalną sztywność układu. Są one niezastąpione w ciężkich obrabiarkach CNC, prasach, wtryskarkach i maszynach do obróbki drewna.
Unikalna koncepcja pełnej wymienności (Interchangeability)
To bez wątpienia jedna z największych przewag technologicznych firmy Bosch Rexroth, którą uwielbiają działy utrzymania ruchu na całym świecie.
Tradycyjnie, wózki i prowadnice wielu innych marek są dobierane w fabryce w pary i szlifowane jako komplet, aby uzyskać odpowiednie napięcie wstępne. Jeśli na maszynie uszkodzi się wózek, często trzeba wymieniać całą, wielometrową szynę, co wiąże się z gigantycznym demontażem i kosztami.
Bosch Rexroth produkuje swoje elementy z tak niewiarygodną powtarzalnością i mikronową precyzją, że oferuje koncepcję pełnej wymienności. Oznacza to, że prowadnice i wózki (w obrębie tej samej wielkości i klasy dokładności) mogą być zamawiane osobno i dowolnie ze sobą łączone. Jeśli zepsuje się wózek, po prostu kupujesz nowy wózek, wyciągasz go z pudełka i wsuwasz na starą szynę (o ile nie jest ona całkowicie zniszczona). Drastycznie zmniejsza to koszty magazynowania części zamiennych.
| Cecha systemu | Prowadnice Kulkowe (BSHP) | Prowadnice Wałeczkowe |
| Główny element toczny | Stalowa kulka | Stalowy wałeczek |
| Najlepsze zastosowanie | Automatyka, pakowanie, lekkie CNC | Ciężkie CNC, prasy, wtryskarki |
| Prędkość maksymalna | Bardzo wysoka (do 10 m/s) | Średnia / Wysoka (do 4 m/s) |
| Sztywność i nośność | Wysoka | Ekstremalnie wysoka |
| Tarcie i opory ruchu | Bardzo niskie | Zauważalnie wyższe niż w kulkowych |
Moduły liniowe i osie elektromechaniczne (Plug & Produce)
Współczesny trend w inżynierii to odchodzenie od żmudnego projektowania układów z pojedynczych części na rzecz kupowania "gotowych rozwiązań". Bosch Rexroth to potęga w dziedzinie kompletnych osi i modułów:
-
Kompaktowe moduły liniowe (Serie CKK / CKR): Gotowy profil aluminiowy wyposażony w zintegrowaną prowadnicę i napęd – śrubę kulową (CKK) lub pasek zębaty (CKR). Są od razu gotowe do zamontowania silnika i pracy.
-
Cylindry elektromechaniczne (EMC): Innowacyjna alternatywa dla siłowników pneumatycznych i hydraulicznych. Napędzane silnikiem elektrycznym i śrubą kulową, oferują nieporównywalnie wyższą precyzję pozycjonowania, pełną kontrolę nad profilem ruchu (przyspieszenie/siła) oraz ogromną oszczędność energii (nie wymagają ciągłego zasilania kompresorów sprężonego powietrza).
| Kategoria | Co obejmuje rozwiązanie? | Dla kogo najlepsze? | Główna zaleta |
| Pojedyncze Komponenty | Prowadnice, wózki, śruby kulowe, nakrętki | Konstruktorzy maszyn o nietypowych kształtach i wymiarach | Pełna swoboda projektowania i niższy koszt materiałów |
| Gotowe Moduły (np. CKK/EMC) | Złożona oś z napędem, prowadzeniem, uszczelnieniem i gotowym mocowaniem pod serwomotor | Integratorzy systemów, budowniczowie szybkich linii montażowych | Oszczędność kilkudziesięciu godzin na projektowaniu i montażu (Plug & Produce) |
Cyfryzacja i narzędzia inżynierskie (LinSelect)
Bosch Rexroth przoduje również w cyfryzacji procesu inżynieryjnego. Firma udostępnia profesjonalistom darmowe narzędzie o nazwie LinSelect. To zaawansowany konfigurator online, który pozwala w kilka minut dobrać odpowiedni moduł liniowy lub silnik na podstawie wprowadzonych parametrów (masa ładunku, dynamika, cykl pracy), a następnie jednym kliknięciem pobrać modele CAD 3D prosto do swojego oprogramowania projektowego.
Dodatkowo najnowsza linia produktów z serii Smart MechatroniX wyposażona jest w zaawansowane czujniki (Smart Function Kit), które na bieżąco analizują drgania, temperaturę i zużycie układu, informując obsługę o konieczności smarowania, zanim dojdzie do kosztownej awarii (Predictive Maintenance).
FAQ – Najczęściej zadawane pytania o technikę liniową Bosch Rexroth
Czy mogę założyć nowy wózek na prowadnicę innego producenta?
Nie. Mimo że standardy wymiarowe (np. rozstaw śrub DIN) mogą być podobne, profile szyn poszczególnych marek całkowicie się różnią. Koncepcja wymienności dotyczy wyłącznie komponentów wewnątrz portfolio Bosch Rexroth.
Co to są prowadnice miniaturowe?
To precyzyjne systemy prowadnic kulkowych w najmniejszych rozmiarach (np. 7, 9, 12, 15 mm). Są stosowane wszędzie tam, gdzie przestrzeń jest ekstremalnie ograniczona, np. w sprzęcie medycznym, technologii półprzewodników i optyce.
Czym smarować wózki liniowe Bosch Rexroth?
Większość standardowych wózków jest fabrycznie zakonserwowana (napięta wstępnie). Do regularnej konserwacji podczas pracy należy używać smarów plastycznych (najczęściej na bazie mydła litowego) zalecanych przez producenta w dokumentacji technicznej, upewniając się, że środek jest kompatybilny z wewnętrznymi uszczelnieniami NBR wózka.
Podsumowanie
Wybór techniki liniowej Bosch Rexroth to gwarancja najwyższej jakości, płynności ruchu i redukcji problemów serwisowych. Niezależnie od tego, czy budujesz ciężką obrabiarkę wymagającą prowadnic wałeczkowych, czy dynamiczną linię pakującą opartą na modułach z paskiem zębatym – niemiecka inżynieria dostarcza gotowe, skalowalne rozwiązania.
