Pierścienie Nilos
Pierścienie NILOS – Stalowy pancerz dla Twoich łożysk
Kiedy standardowe uszczelnienia łożysk kulkowych i stożkowych (takie jak gumowe wargi 2RS czy blaszki ZZ) spotykają się ze środowiskiem ekstremalnego zapylenia, gorącego żużla, opiłków metalu lub rolniczego błota, przegrywają z kretesem. Agresywny brud tnie cienką gumę, dostaje się do bieżni, miesza ze smarem i tworzy pastę ścierną, która niszczy maszynę w kilka tygodni. Rozwiązaniem tego inżynieryjnego koszmaru są legendarne Pierścienie Uszczelniające NILOS.
Ten genialny w swojej prostocie niemiecki wynalazek to precyzyjnie wytłoczone, stalowe tarcze sprężyste, które montuje się bezpośrednio na wale lub w oprawie, tuż obok łożyska. Jak to działa? Wyprofilowana, ostra krawędź pierścienia NILOS opiera się z minimalnym, precyzyjnie obliczonym dociskiem o wirujący pierścień łożyska. Podczas pierwszych godzin pracy krawędź ta lekko "wcina się" w powierzchnię łożyska, wycierając w niej mikroskopijny rowek (zjawisko docierania). Tworzy się w ten sposób absolutnie szczelny, bezstykowy labirynt, który po dotarciu nie generuje już oporów tarcia, a stanowi nieprzebijalną, stalową barierę dla największych zanieczyszczeń stałych. To ubezpieczenie na życie dla najdroższych węzłów w Twoim zakładzie!
Kluczowe atuty metalowych pierścieni NILOS
-
Ekstremalna odporność na środowisko: Stal sprężysta nie topi się od gorących odprysków spawalniczych, nie parcieje od promieniowania UV i nie ulega przecięciu przez ostre łodygi (w maszynach rolniczych) czy opiłki (w obrabiarkach CNC).
-
Brak konieczności przebudowy maszyn: Pierścienie mają grubość ułamków milimetra. Mieszczą się w standardowych zabudowach maszyn, nie wymagając przetaczania wałów czy pogłębiania korpusów opraw.
-
Współpraca z każdym łożyskiem: Dostępne w wymiarach dopasowanych idealnie do standardowych serii łożysk tocznych, kulkowych, stożkowych i baryłkowych (np. 6205, 32210).
-
Zatrzymywanie smaru: Poza odcinaniem brudu z zewnątrz, NILOS odwrócony w odpowiednią stronę doskonale zapobiega "uciekaniu" płynnego smaru z wysokoobrotowych węzłów roboczych.

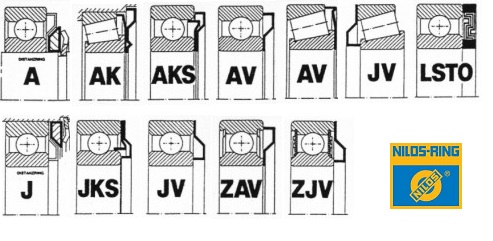

Wybór odpowiedniego typu to klucz do sukcesu. Sprawdź, który pancerz pasuje do geometrii Twojego węzła:
| Typ Pierścienia NILOS | Zasada Działania / Mocowanie | Główne Zastosowanie |
| Typ AV (Außendichtend) | Uszczelnia na zewnątrz. Mocowany ciasno na wale (obraca się z nim), a sprężysta krawędź trze o ZEWNĘTRZNY pierścień łożyska. | Standardowe wały obrotowe, np. wirniki wentylatorów, osie pił tarczowych. |
| Typ JV (Innendichtend) | Uszczelnia do wewnątrz. Mocowany ciasno w oprawie (stoi w miejscu), a krawędź trze o WEWNĘTRZNY, wirujący pierścień (wał). | Piasty kół, bębny transportowe, luźne koła pasowe obracające się na stałej osi. |
| Typ ZAV / ZJV | Do łożysk zamkniętych (ZZ/2RS). Profil tłoczenia jest spłycony, by omijać wypukłe uszczelnienia fabryczne łożyska. | Podwójna ochrona (Double Shielding) na ekstremalnym zapyleniu w kopalniach. |
| Typ LSTO (Labirynt) | Potężny pakiet stalowych pierścieni. Wersja w pełni bezstykowa (wypełniona smarem wewnątrz labiryntu). Gotowa do pracy natychmiast, bez docierania. | Maszyny rolnicze (brony talerzowe), przemysł wydobywczy, potężne kruszarki. |
Wskazówka Eksperta
Złudzenie Piskliwego Startu: "Zamontowaliśmy w rębaku do drewna nowe łożyska i zabezpieczyliśmy je pierścieniami NILOS typu AV (opierającymi się o pierścień zewnętrzny). Złożyliśmy wszystko idealnie na sucho i czysto. Po odpaleniu maszyny, z węzłów zaczął wydobywać się upiorny pisk metalu trącego o metal. Spanikowany mechanik zatrzymał maszynę i rozebrał napęd, twierdząc, że 'tarcze Nilos są źle dobrane, bo trą'. Wyrzucił pierścienie, złożył na samych łożyskach, a po tygodniu łożyska stanęły od pyłu drzewnego!"
Mechanik zapomniał o najważniejszym prawie fizyki dla klasycznych tarcz NILOS: one z definicji MUSZĄ początkowo trzeć (dotrzeć się), aby stworzyć uszczelnienie.
Błąd: Montaż pierścieni NILOS całkowicie na sucho i panika wywołana naturalnym hałasem podczas procesu samodotarcia krawędzi.
Rada UR: Aby krawędź pierścienia NILOS wycięła sobie swój bezpieczny, mikroskopijny rowek w łożysku (tzw. labirynt) i nie spaliła się z przegrzania, proces ten musi zostać ułatwiony. Zanim dociśniesz pierścień do łożyska, ZAWSZE wypełnij przestrzeń (rynienkę tłoczenia) gęstym smarem łożyskowym! Smar ten zmniejszy tarcie podczas brutalnej, startowej fazy docierania, zapobiegnie przegrzaniu krawędzi blachy i zlikwiduje pisk, dopóki uszczelnienie nie wypracuje swojego ostatecznego luzu ułamka milimetra. Smar to warunek konieczny udanej aplikacji tych pierścieni!
Dlaczego zwykły Simmering (uszczelniacz promieniowy) czasami nie wystarcza?
Inżynierowie modernizujący stare maszyny często zastanawiają się: po co stosować stalowe pierścienie NILOS, skoro można po prostu założyć gruby, gumowy uszczelniacz wału (Simmering)? Odpowiedź rozbija się o miejsce w korpusie maszyny oraz warunki skrajne, dla których guma nie została zaprojektowana.
Aby poprawnie osadzić klasyczny uszczelniacz gumowy, musisz wyfrezować (roztoczyć) w oprawie cylindryczne gniazdo o głębokości od 7 do 12 milimetrów. Wielu maszyn nie da się już zmodyfikować – łożysko siedzi przy samej ściance korpusu. Tarcza NILOS ma najczęściej grubość materiału od 0.3 do 0.5 milimetra, co pozwala wcisnąć ją praktycznie wszędzie, bez żadnych modyfikacji na tokarni!
Dodatkowo, wyobraź sobie pracę brony rolniczej, gdzie wokół osi owijają się ostre, wyschnięte korzenie, perz i kamienie. Twardy korzeń natychmiast przetnie gumową wargę simmeringa. Gdy to samo spróbuje zrobić ze stalową tarczą Nilos, po prostu się od niej odbije. Wszędzie tam, gdzie zanieczyszczenia mają charakter agresywny, mechaniczny (uderzeniowy) lub termiczny, stalowy pancerz NILOS jest jedynym uszczelnieniem gwarantującym przetrwanie łożyska głównego!
