Łożyska ślizgowe – Monolityczna niezawodność, gdy toczące zawodzą
Inżynieria Utrzymania Ruchu zna środowiska, w których tradycyjne łożyska toczne po prostu się poddają. Ekstremalne zapylenie, agresywna chemia, wibracje zdolne rozerwać stalowe koszyki oraz brak przestrzeni montażowej wymagają powrotu do fundamentalnych praw fizyki – do łożysk ślizgowych. Zamiast minimalizować powierzchnię styku za pomocą kulek, układy ślizgowe wykorzystują pełną, cylindryczną płaszczyznę wału, oferując nośność i odporność na uderzenia, które deklasują wszelką konkurencję.

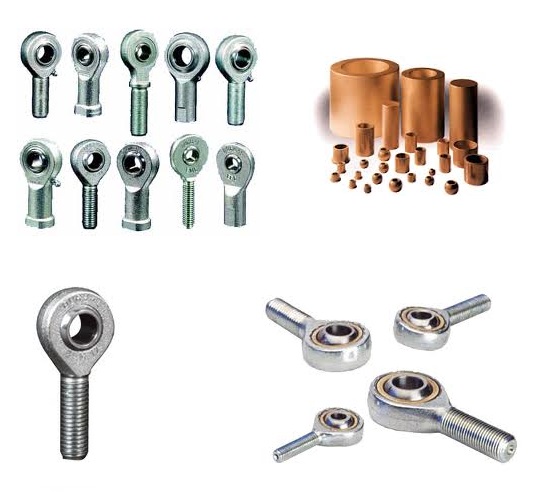

W naszym asortymencie zgromadziliśmy pełne spektrum zaawansowanych technologicznie materiałów ślizgowych. Od spiekanych brązów nasączonych olejem, które idealnie sprawdzają się w wentylatorach i silnikach o wysokich obrotach, poprzez łożyska bimetaliczne (stal/teflon) odporne na potężne naciski statyczne, aż po nowoczesne polimery inżynieryjne. Niezależnie od tego, czy Twoja maszyna pracuje powoli i zrywami, czy wymaga wytworzenia idealnego klina olejowego, znajdziesz tu komponenty, które zamienią niszczące tarcie w gładki i bezawaryjny ruch.
Kluczowe przewagi technologii ślizgowej
-
Zjawisko tłumienia drgań (Damping): Konstrukcja monolityczna sprawia, że wibracje z wału są bezpośrednio pochłaniane przez materiał łożyska (zwłaszcza w przypadku polimerów i kompozytów), chroniąc resztę maszyny przed rezonansem.
-
Praca "Dry-Running" (Bezobsługowość): Tuleje z wtopionym PTFE (Teflonem) lub stałymi lubrykantami całkowicie eliminują potrzebę stosowania smarowniczek. Łożysko smaruje się samo poprzez mikroskopijne ścieranie swojej powierzchni.
-
Odporność na efekt "Stick-Slip": Dzięki nowoczesnym kompozytom z dodatkiem grafitu i MoS2, wyeliminowano zjawisko drgań ciernych (szarpania) przy bardzo powolnym ruszaniu ciężkich mechanizmów.
-
Ignorancja dla brudu: W przeciwieństwie do łożysk kulkowych, które natychmiast ulegają zniszczeniu po dostaniu się ziarenka piasku na bieżnię, miękkie powłoki łożysk ślizgowych potrafią zaabsorbować (wtopić w siebie) drobne zanieczyszczenia, nie niszcząc przy tym stalowego wału.
-
Ultra-kompaktowość: Cienkościenne tuleje zwijane z blachy (np. typu PAP) mają grubość zaledwie 1 do 2 milimetrów, ratując projekty, w których brakuje miejsca na standardowe obudowy.
| Materiał Łożyska | Reżim Smarowania | Charakterystyka i Przeznaczenie |
| Spiek z brązu (Porowaty) | Płynne / Mieszane | Pory w metalu działają jak gąbka nasączona olejem. Do szybkich obrotów i małych obciążeń. |

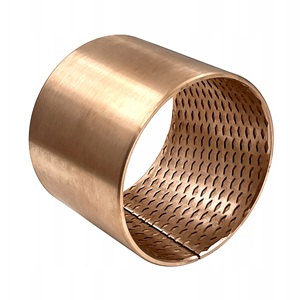

| Lity brąz z rowkami | Smarowanie graniczne | Wymaga kalamitki i ciągłego podawania gęstego smaru. Niskie prędkości, potężne siły udarowe (koparki). |
| Bimetaliczne (Stal+Brąz) | Mieszane | Połączenie stalowego pancerza (sztywność) ze ślizgową warstwą ołowiano-brązową. Skrzynie biegów. |
| Polimery (np. POM, PTFE) | Praca na sucho | Ekstremalna odporność na wodę i chemię (CIP). Branża spożywcza, rolnictwo, praca w kurzu. |
| Kompozytowe (Włókna) | Praca na sucho | Żywica epoksydowa + szklane włókna. Ekstremalna nośność dla zawieszeń wielkogabarytowych. |
Wskazówka Eksperta
Złudzenie "Idealnego Pasowania": "Przetoczyłem wał pod nową tuleję polimerową. Zrobiłem pasowanie na zero (bez luzu), żeby maszyna chodziła sztywno i precyzyjnie. Wcisnąłem tuleję w gniazdo, złożyłem pompę. Po 15 minutach pracy wał zablokował się tak gwałtownie, że ukręciło całe sprzęgło silnika!"
Mechanik stosuje zasady tolerancji dla brązu lub stali, montując nowoczesne, bezobsługowe łożysko z tworzywa sztucznego. Zapomina jednak o fizyce.
Błąd: Ignorowanie zjawiska pęcznienia (absorpcji wilgoci) oraz wysokiej rozszerzalności cieplnej polimerów!
Rada UR: Tworzywa sztuczne mają drastycznie wyższy współczynnik rozszerzalności cieplnej niż stal. Dodatkowo (w zależności od materiału), wchłaniają wilgoć z chłodziwa lub otoczenia. Jeśli spasujesz wał z tuleją polimerową "na styk", po lekkim rozgrzaniu polimer zacznie zwiększać swoją objętość. Ponieważ na zewnątrz blokuje go żeliwna oprawa maszyny, tworzywo może rozszerzać się tylko do wewnątrz, zaciskając się na wale niczym potężne imadło. Zawsze stosuj odpowiedni, zwiększony luz konstrukcyjny zgodny z katalogiem producenta (często rzędu 0.1 mm - 0.2 mm)!
Klin olejowy – Jak hydrodynamika pozwala wałom "lewitować"?
Większość awarii w ciężkim przemyśle wynika z niezrozumienia, jak właściwie pracuje poprawnie nasmarowane łożysko ślizgowe (np. wału korbowego lub potężnej turbiny). W stanie spoczynku stalowy wał leży ciężko na dnie panewki z brązu, a kontakt metal-metal jest nieunikniony. Kiedy jednak maszyna startuje, dzieje się magia hydrodynamiki.
Gdy wał zaczyna się obracać, ze względu na lepkość oleju i delikatny, asymetryczny luz wewnątrz łożyska, wał zaczyna działać jak potężna pompa wirnikowa. Wciąga on olej pod siebie, wtłaczając go w coraz węższą szczelinę. Wytwarza się potężne ciśnienie wzdłuż tzw. klina olejowego. Powyżej pewnej krytycznej prędkości obrotowej, ciśnienie oleju staje się tak wielkie, że fizycznie odrywa wielotonowy wał od powierzchni łożyska! Od tego momentu wał dosłownie lewituje na warstwie płynu (smarowanie hydrodynamiczne). Zużycie elementów w tym stanie wynosi dokładnie ZERO. Właśnie dlatego maszyny turbinowe mogą pracować non-stop przez 20 lat, pod warunkiem, że olej zawsze zachowuje odpowiednią lepkość i czystość.
