SKF TMFT 36 – Złoty standard sterylnego montażu na zimno
Montaż łożysk na zimno to fizyczne starcie z pasowaniami ujemnymi (wciskiem). Użycie stalowego młotka i mosiężnego pobijaka do nabicia nowoczesnego łożyska to wyrok na bieżnie. Siła uderzenia miażdży kulki, tworząc mikroskopijne wgłębienia (zjawisko fałszywego odcisku – Brinelling), które niszczą łożysko zaraz po rozruchu. Aby odesłać te barbarzyńskie metody do lamusa, szwedzki gigant trybologiczny SKF stworzył ostateczne narzędzie dla Utrzymania Ruchu: zestaw TMFT 36.

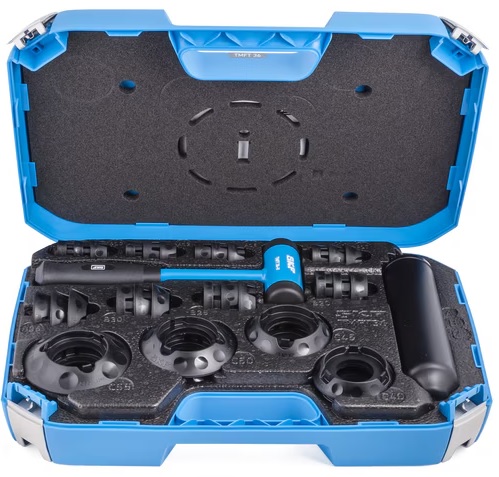

To perfekcyjnie przemyślany system składający się z 36 pierścieni udarowych, 3 aluminiowych tulei oraz bezodrzutowego młotka, zamknięty w kompaktowej walizce roboczej. Jego fenomen polega na geometrii. Poliamidowe pierścienie TMFT są wyfrezowane tak, aby naciskać na pierścień wewnętrzny i zewnętrzny łożyska jednocześnie. Dzięki temu cała siła uderzenia omija delikatny koszyk i elementy toczne. Narzędzie obsługuje łożyska o średnicach otworu od 10 mm do 55 mm i zewnętrznych od 26 mm do 120 mm. Co więcej, system SKF posiada unikalny mechanizm "zatrzasku" (Click-fit) między pierścieniem a tuleją, co gwarantuje stabilność zestawu podczas uderzania!
Kluczowe atuty zestawu SKF TMFT 36
-
Połączenie "Click-Fit": W przeciwieństwie do tańszych zestawów, gdzie pierścień i tuleja po prostu na siebie zachodzą, w SKF TMFT 36 zatrzaskują się na wcisk. Mechanik może skierować tuleję w dół, a pierścień nie spadnie mu na brudną posadzkę!
-
Poliamid udarowy z włóknem szklanym: Pierścienie SKF są ekstremalnie lekkie, a jednocześnie twardsze niż wiele stopów miękkiego metalu. Nie generują opiłków, nie kruszą się, nie zarysują wału ani drogiej oprawy.
-
Rozbudowana tabela kompatybilności: 36 pierścieni obsługuje ponad 400 znormalizowanych łożysk (m.in. kulkowe, baryłkowe, wałeczkowe), ale także z powodzeniem pozwala na idealnie osiowe, równe wbijanie uszczelniaczy (simmeringów), tulei ślizgowych i kół pasowych.
-
Ergonomiczny Młotek SKF (TMFS): Obuch wypełniony śrutem stalowym tłumi odbicie uderzenia. Rękojeść posiada unikalną, prążkowaną strukturę kauczukową, zapewniającą pewny chwyt nawet w dłoni umazanej smarem.
Zestaw TMFT 36 jest mniejszym, ale bardziej dopracowanym bratem wielu konkurencyjnych walizek. Co wchodzi w skład szwedzkiego pakietu?
| Element Zestawu (TMFT 36) | Specyfikacja Materiałowa | Rola podczas montażu łożyska |
| 36 Pierścieni Udarowych | Wzmocniony Poliamid (Czarny) | Bezpośredni kontakt z łożyskiem. Grawerowane wymiary (np. 55x120) ułatwiają natychmiastowy wybór z wytłoczki bez patrzenia w instrukcję. |
| 3 Tuleje Uderzeniowe | Lekkie Aluminium (Szare) | Posiadają wzmocnioną główkę (kapsel) do przyjmowania ciosów i mechanizm zatrzaskowy na dole, zapobiegający luzom pierścienia. |
| Młotek Bezodrzutowy TMFS | Stal + Guma olejoodporna | 750 gramów masy "martwej". Śrut wewnątrz obucha eliminuje wibracje skrętne i sprężynowanie narzędzia, przekładając 100% siły na łożysko. |
| Instrukcja Graficzna | Twarda karta kodowa | Zintegrowana z pokrywą walizki. Mechanik odczytuje numer łożyska i natychmiast widzi, który z 36 pierścieni ma wyciągnąć. |
Wskazówka Eksperta
Złudzenie Ślepej Oprawy: "Remontowaliśmy stary wentylator promieniowy. Konstrukcja maszyny wymagała, by łożysko nabić JEDNOCZEŚNIE na wał z wciskiem i wcisnąć do głębokiej, żeliwnej oprawy promieniowej (tzw. ślepe gniazdo). Mechanik wziął miedziany pobijak i zaczął opukiwać łożysko raz po zewnątrz (by weszło w oprawę), raz po wewnątrz (by weszło na oś). Po 30 minutach walki łożysko weszło, ale obracało się ze zgrzytem – zakleszczyło się i zniszczyło bieżnie!"
Mechanik zastosował montaż krzyżowy przy użyciu punktowego narzędzia, naprzemiennie krzywiąc geometrię łożyska (tzw. zjawisko szuflady).
Błąd: Ręczne, punktowe nabijanie łożyska, które musi zostać osadzone na dwóch płaszczyznach pasowanych ujemnie w tym samym czasie.
Rada UR: Największą ukrytą supermocą zestawu SKF TMFT 36 jest montaż symultaniczny! Jeżeli łożysko ma ciaśniejsze pasowanie i na wale, i w oprawie w tym samym momencie, to jedynym sposobem na jego sterylne zamontowanie jest napieranie idealnie równo na oba jego pierścienie naraz. Poliamidowe pierścienie SKF są absolutnie płaskie od dołu. Kiedy używasz TMFT 36, nacisk rozkłada się promieniowo w 100% równo. Nawet przy najbardziej upiornych, ślepych gniazdach, łożysko schodzi w dół absolutnie poziomo, nie klinując się o ścianki!
Dlaczego SKF nie używa stali do pierścieni uderzeniowych? Poliamid vs. Metal
Zaglądając do walizki TMFT 36, wielu inżynierów starszej daty jest sceptycznych. "Plastikowe pierścienie do bicia młotkiem? To zaraz popęka, dlaczego to nie jest toczona stal!" – to najczęstszy komentarz na warsztacie. Tymczasem szwedzcy inżynierowie wybrali zbrojony poliamid w pełni świadomie, ratując tym samym setki tysięcy maszyn przed zatarciem. Dlaczego stal uderzeniowa to zły pomysł?
Po pierwsze: Wiórowanie (Fretting zanieczyszczeń). Uderzanie aluminiową tuleją w stalowy pierścień z potężną siłą (przy wielu awariach powtarzane dziesiątki razy) zawsze wywołuje mikroskopijne odłupywanie się opiłków metalu. Te twarde i ostre opiłki grawitacyjnie spadają bezpośrednio do otwartego łożyska! Poliamid nie wióruje, a nawet jeśli milimetrowy skrawek odkleiłby się podczas uderzenia, miękki syntetyk zostanie zmielony przez stalowe kulki bez uszkodzenia bieżni.
Po drugie: Moduł Younga (Pochłanianie wibracji). Poliamid działa jak potężny bufor akustyczny i wibracyjny. Stal przekazuje tzw. pik rezonansowy (high-frequency shockwave) prosto na twarde jak szkło, wysokowęglowe kulki łożyska, co prowadzi do mikropęknięć. Poliamid przyjmuje potężny cios z młotka, "wygładza" tę falę uderzeniową i wciska łożysko płynną, tytaniczną siłą rosnącą liniowo. Zestaw TMFT 36 przetrwa lata, a jego "plastikowe" elementy to wynik najwyższej inżynierii materiałowej!
