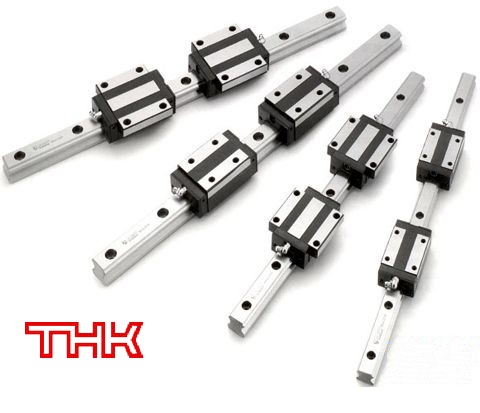

Kluczowe atuty japońskiej technologii THK

• Technologia Koszyka Kulkowego (Caged Ball): Kulki pracują w odseparowanych kieszeniach łańcucha z tworzywa. Nie ma tarcia przeciwbieżnego między nimi. Efekt? Maszyna pracuje z bezbłędną płynnością, a hałas zredukowany jest do absolutnego minimum (kluczowe w urządzeniach medycznych i optyce!).

• Długotrwała bezobsługowość: Koszyk kulkowy działa jak "kieszeń" zatrzymująca smar. Bieżnie są stale pokryte optymalnym filmem smarnym, co pozwala na bezobsługową pracę (Maintenance-Free) nawet przez 50 000 km przebiegu!

• Legendarna seria HSR (Światowy Wzorzec): Seria, która zdefiniowała standard globalny. Pełnokulkowa (Full-Ball), niezwykle sztywna prowadnica o równych obciążeniach we wszystkich czterech kierunkach. Prawdziwy koń pociągowy przemysłu ciężkiego.

• Kompaktowość i precyzja: Japończycy są mistrzami miniaturyzacji. Serie krzyżowych pierścieni rolkowych (Cross Roller Rings) i miniaturowe prowadnice THK napędzają najbardziej zaawansowane roboty chirurgiczne i ramiona półprzewodnikowe na Ziemi.

• Oryginalność i perfekcja szlifu: Szlif bieżni THK jest nieskazitelny. Zapewnia on mikrometryczną powtarzalność, której często brakuje tańszym, azjatyckim klonom.

Wskazówka Eksperta

Złudzenie Gorliwego Mechanika: "Uruchamiamy nową maszynę na prowadnicach THK SHS. Żeby dobrze jej zrobić, przy użyciu praski pneumatycznej wpakowałem w każdy wózek tyle smaru, aż zaczął wychodzić bokami. Po odpaleniu frezarki, z wózków wywaliło przednie uszczelki i wypadły z nich strzępy plastiku!"

Doświadczony mechanik z działu UR konserwuje nowoczesną maszynę. Przyzwyczajony do starych, pełnokulkowych wózków (które wymagają częstego, obfitego smarowania), ładuje ogromną ilość gęstego smaru pod dużym ciśnieniem prosto w kalamitkę innowacyjnego wózka serii SHS. Nie wie jednak, że wózki SHS posiadają wewnątrz precyzyjny polimerowy koszyk kulkowy, który sam z siebie zajmuje dużo miejsca i świetnie retencjonuje smar fabryczny.

Błąd: Przesmarowanie (Over-greasing) i podanie smaru pod zbyt dużym ciśnieniem do wózków z łańcuchem kulkowym!

Rada UR: Technologia Caged Ball w systemach THK drastycznie zmniejsza zapotrzebowanie na środek smarny! Pusta przestrzeń wewnątrz wózka jest zminimalizowana przez koszyk. Wtłoczenie smaru z dużą prędkością przy pomocy praski pneumatycznej buduje wewnątrz gigantyczne ciśnienie hydrostatyczne, które wypycha uszczelki czołowe (Front Seals) i może zgnieść delikatny, polimerowy łańcuch. NIGDY nie "przesmarowuj" nowoczesnych prowadnic THK. Używaj ręcznej praski i podawaj smar powoli, z aptekarską dokładnością, zgodnie z objętością podaną w DTR (często to zaledwie kilka gramów)!

Tarcie metal o metal – Dlaczego koszyk kulkowy to genialny wynalazek?

Wyobraź sobie tłum ludzi biegnących w wąskim korytarzu. Jeśli biegną swobodnie, co chwilę wpadają na siebie, potykają się i zwalniają. Generuje to chaos i potężne straty energii. Dokładnie to samo dzieje się w tradycyjnej (pełnokulkowej) prowadnicy liniowej. Kiedy wózek jedzie po szynie, tysiące mikrometrycznych kulek pędzi w zamkniętym kanale. Sąsiednie kulki obracają się w tym samym kierunku, ale ich punkty styku poruszają się w kierunkach przeciwnych. Efekt? Kiedy kulki stykają się ze sobą, następuje potężne tarcie przeciwbieżne, które piszczy, generuje ciepło i zrywa film smarny.

THK rozwiązało ten problem, tworząc "łańcuch" z kieszeniami z tworzywa sztucznego. Kulki siedzą w swoich osobnych lożach. Nigdy nie dotykają się nawzajem! Dzięki temu wózki THK SHS poruszają się z gładkością, która przypomina ślizganie się po lodzie. Smar utrzymuje się w przestrzeniach koszyka jak w małych rezerwuarach, a opór tarcia jest stały, niezależnie od tego, czy stół maszyny pędzi z prędkością 1 m/s czy 5 m/s. To jest inżynieria klasy Premium.
