Kluczowe atuty profesjonalnych ściągaczy

• Stal kuta matrycowo: Narzędzia KUKKO czy SKF nie są odlewane. Są kute. Oznacza to, że pod wpływem gigantycznego przeciążenia ramię ściągacza zacznie się wyginać (ostrzegając operatora), zamiast niespodziewanie pęknąć jak żeliwny granat, raniąc mechanika!

• Ramiona samocentrujące: Zaawansowane modele posiadają mechanizm (np. sprężynowy EasyPull), który sprawia, że łapy ściągacza zaciskają się synchronicznie. Wyklucza to ryzyko zsunięcia się ściągacza pod dużym obciążeniem.

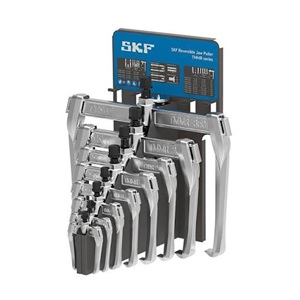

• Modułowość: Wiele profesjonalnych ściągaczy pozwala na odwrócenie ramion (haczyki do wewnątrz lub na zewnątrz), a także wymianę ramion na dłuższe, dopasowując jedno narzędzie do dziesiątek różnych rozmiarów kół i łożysk.

• Hartowane wrzeciona centrujące: Gwint główny ściągacza jest utwardzany powierzchniowo i zakończony ostrym, obracającym się stożkiem centrującym. Zapobiega to wgniataniu się śruby w nakiełek (czoło) wału maszyny.

Nie istnieje jeden uniwersalny ściągacz. Na hali produkcyjnej musisz dobrać narzędzie do tego, jak łożysko zostało "zabudowane" w maszynie.

Wskazówka Eksperta

Złudzenie Czystej Siły: "Rozbieraliśmy potężny reduktor walcowy. Mechanik założył na łożysko kuty, trójramienny ściągacz KUKKO i zaczął kręcić śrubą za pomocą długiego klucza płaskiego. Łożysko ani drgnęło. Złapał więc za dwumetrową rurę, założył na klucz dla dźwigni i pociągnął z całej siły. Usłyszeliśmy potworny pisk kruszonego metalu. Łożysko nie zeszło, za to gruby na cal główny gwint ściągacza został całkowicie zerwany i zmielony. Zniszczyliśmy narzędzie za 1500 złotych!"

Mechanik potraktował ściągacz mechaniczny jak przerwę w dostawie prądu – uznał, że brak efektu można zrekompensować czystą siłą "z rury", ignorując tarcie na gwincie.

Błąd: Przeciążanie suchego wrzeciona mechanicznego przy użyciu tzw. "przedłużki" narzędziowej.

Rada UR: Najważniejszą i najczęściej ignorowaną częścią każdego ściągacza mechanicznego jest jego gwint (wrzeciono). Jeżeli gwint jest suchy, aż 50% Twojej siły wkładanej w klucz marnuje się na pokonanie tarcia między śrubą a korpusem ściągacza! Przed każdym, ciężkim demontażem gwint ściągacza MUSI zostać obficie nasmarowany pastą z dwusiarczkiem molibdenu (MoS2). Pasta ta redukuje tarcie niemal do zera i zapobiega zatarciu gwintu pod ekstremalnym obciążeniem. Jeśli nasmarowany ściągacz zaczyna stawiać "gumowy" opór i piszczeć, a Ty musisz sięgać po dwumetrową rurę – przerwij! Przekraczasz granicę plastyczności stali. Użyj palnika do szokowego nagrzania łożyska, lub zdejmij narzędzie mechaniczne i zastosuj ściągacz hydrauliczny!

Ślepy otwór (Blind Housing) – Jak wyjąć łożysko, gdy nie ma za co pociągnąć?

Koszmarem każdego młodego adepta Utrzymania Ruchu jest sytuacja, w której zdejmuje pokrywę silnika elektrycznego, widzi uszkodzone łożysko kulkowe wbite głęboko w żeliwną misę (oprawę), a wał został już wyciągnięty z jego środka. Standardowy ściągacz łapowy jest tu bezużyteczny, bo za łożyskiem nie ma przestrzeni, żeby wsadzić pazury! Próba dłubania śrubokrętem niszczy tylko żeliwne gniazdo. Co robić?

Branża rozwiązała to na dwa innowacyjne sposoby.

Pierwszy to Ściągacze Wewnętrzne Tulejowe (np. SKF TMIP). Mechanik wsuwa w wewnętrzny otwór łożyska specjalną, rozciętą wzdłużnie stalową tuleję. Kręcąc trzpieniem, rozpycha tuleję na boki, aż jej ząbki wgryzą się od wewnątrz w rowek pierścienia. Potem wystarczy uderzać uderzakiem (tzw. młotkiem bezwładnościowym) przymocowanym do pręta, uderzając "od siebie", by gładko wybić łożysko na zewnątrz.

Drugi, dedykowany do nierozbieralnych wałów, to technologia SKF TMMD (Pullers for blind housings). Te pająkowate ściągacze posiadają unikalne, zaokrąglone łapy przypominające kulki. Mechanik niszczy koszyk łożyska, rozsuwa kulki na boki, a następnie wsuwa stalowe łapy ściągacza bezpośrednio do rowków bieżni kulek! Następnie przekręca je o 90 stopni, blokując je wewnątrz łożyska, co pozwala ściągnąć całość bez dostępu z zewnątrz. Inżynieryjna magia w służbie demontażu!
