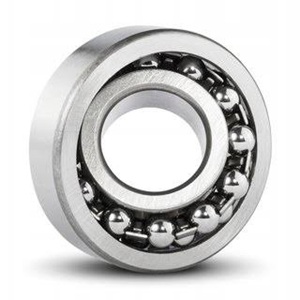

Łożyska kulkowe wachliwe
Łożyska kulkowe wahliwe – Elastyczni mistrzowie w niedoskonałym świecie
W idealnym świecie maszyny są perfekcyjnie proste, a wały nigdy się nie wyginają. W prawdziwym przemyśle ciężkim, rolnictwie czy przemyśle tekstylnym, ramy ulegają odkształceniom, a długie wały pod wpływem ciężaru własnego naturalnie "zwisają". Zastosowanie w nich sztywnych łożysk prowadzi do niszczącego tarcia i błyskawicznej awarii. Rozwiązaniem tego problemu jest wynalazek, który zrewolucjonizował mechanikę – Łożyska kulkowe wahliwe.
Zamiast standardowych, głębokich rowków, zewnętrzny pierścień tego łożyska posiada jedną, szeroką i idealnie kulistą (sferyczną) bieżnię. Wewnątrz niej pracują dwa rzędy kulek. Taka geometria sprawia, że cały zespół wewnętrzny (koszyk z kulkami i pierścieniem wewnętrznym) może swobodnie "kiwać się" na boki wewnątrz pierścienia zewnętrznego! Łożysko to działa jak genialny przegub – samo dopasowuje się do wygiętego wału, kompensując niewspółosiowości dochodzące nawet do 3 stopni, nie tracąc przy tym absolutnie nic ze swoich parametrów tocznych. Oferujemy pełen wachlarz tych rozwiązań od wynalazcy technologii – marki SKF, a także pancerne odpowiedniki od FAG czy NSK.
Kluczowe atuty łożysk kulkowych wahliwych
-
Samoczynna kompensacja ugięć: Łożysko automatycznie dostosowuje się do błędów montażowych opraw i odkształceń ramy maszyny, eliminując zabójcze naprężenia krawędziowe.
-
Absolutnie najniższe tarcie: Dzięki otwartej, sferycznej bieżni, łożyska te generują najmniejsze opory toczenia ze wszystkich łożysk na rynku! Pracują niesamowicie lekko i niemal się nie nagrzewają przy wysokich obrotach.
-
Wersje z otworem stożkowym (Sufiks K): Dostępne w wersjach z otworem zwężającym się (zbieżność 1:12). Idealne do błyskawicznego montażu w dowolnym miejscu gładkiego, długiego wału za pomocą stalowych tulei wciąganych (seria H).
-
Bezproblemowy montaż w oprawach dzielonych: To ulubieńcy działów Utrzymania Ruchu. Stanowią naturalne "wypełnienie" potężnych żeliwnych opraw stojących (np. SNL / SNH), tworząc kompletne zespoły napędowe długich wentylatorów.
-
Wersje zamknięte (2RS / 2Z): Dostępne również z fabrycznymi uszczelkami i smarem na całe życie, co jest zbawienne w miejscach o wysokim zapyleniu (np. zakłady stolarskie i papiernie).
| Seria / Oznaczenie | Przekrój / Architektura | Charakterystyka i Zastosowanie |
| Seria 1200 (np. 1206) | Wąskie i lekkie | Cienkie pierścienie, niewielka szerokość. Maszyny włókiennicze, precyzyjne mechanizmy prowadzące, wysokie obroty. |
| Seria 2200 (np. 2206) | Szerokie i lekkie | Szerszy pierścień wewnętrzny, optymalny do mocowania na tulejach wciąganych. Długie wały wentylatorów, przemysł drzewny. |
| Seria 1300 (np. 1306) | Wąskie i ciężkie | Grubsze pierścienie przy tym samym otworze na wał. Zdolne przenosić większe obciążenia promieniowe. |
| Seria 2300 (np. 2306) | Szerokie i ciężkie | Najbardziej masywna wersja wahliwa. Ogromna wytrzymałość i długa strefa podparcia dla najbardziej wymagających wałów. |
| Przyrostek K (np. 1206 K) | Otwór stożkowy | Konstrukcja z otworem pod kątem. Wymaga dokupienia tulei wciąganej (np. H 206) do zablokowania na wale! |
Wskazówka Eksperta
Złudzenie Fabrycznego Bubla: "Młody mechanik poszedł na magazyn po łożysko 2206. Przyniósł pudełko, wyciągnął łożysko i nagle zbladł. Środek łożyska (koszyk z kulkami) dosłownie wygiął mu się w dłoniach o 30 stopni na bok, wypadając poza obrys pierścienia zewnętrznego. Młody z oburzeniem wrzucił je do kosza stwierdzając: 'Szefie, ten SKF to jakiś dramat, rozpadło się w rękach i ma gigantyczne luzy!'"
To najczęstszy, absolutnie klasyczny błąd nowicjuszy. Oceniają łożysko wahliwe przez pryzmat łożysk sztywnych. Fakt, że pierścień wewnętrzny z kulkami luźno "lata" na boki w nowym łożysku, to nie wada fabryczna – to fizycznie wymuszona cecha konstrukcyjna kulistej bieżni!
Błąd: Odrzucanie pełnosprawnych łożysk wahliwych pod pretekstem "nadmiernego luzu kątowego" po wyjęciu z pudełka.
Rada UR: Łożysko wahliwe MUSI się wychylać! Podczas montażu na wale musisz po prostu ustawić pierścień wewnętrzny prosto palcami i ostrożnie wsunąć całość do oprawy. Uwaga techniczna: Wiele łożysk kulkowych wahliwych (szczególnie serii 1200 i 1300) ma kulki, które w skrajnym wychyleniu, lub nawet na prosto, wystają poza krawędź pierścienia zewnętrznego! Zanim nabijesz takie łożysko do maszyny młotkiem przez płaską tuleję lub położyć je płasko na stole roboczym prasy, upewnij się, że nie zmiażdżysz wystających stalowych kulek! Używaj wyłącznie wyprofilowanych narzędzi uderzeniowych (np. zestawów TMFT).
Dlaczego łożysko kulkowe wahliwe to "król zimna"?
Jeśli zmierzyłbyś temperaturę pracy różnych typów łożysk obracających się z prędkością 5000 obrotów na minutę przy podobnym obciążeniu, szybko zauważysz anomalię. Łożysko walcowe będzie gorące, zwykłe kulkowe będzie bardzo ciepłe, a łożysko kulkowe wahliwe... pozostanie niemal letnie. Dlaczego?
Kluczem jest tu tzw. geometria styku. W zwykłym łożysku kulkowym, kulka jest głęboko i ciasno otulona przez rowek bieżni. To tworzy tarcie powierzchniowe. W łożysku kulkowym wahliwym, zewnętrzna bieżnia to ogromny, łagodny sferyczny łuk. Dwa rzędy kulek toczą się po niej stykając się ze stalą niemal w absolutnym, matematycznym punkcie.
Brak geometrycznego "więzienia" dla kulek sprawia, że opory toczenia są tak minimalne, iż łożysko to oddaje ułamek energii w postaci ciepła. To właśnie dlatego konstruktorzy maszyn włókienniczych (gdzie wrzeciona przędzalnicze pracują z gigantycznymi prędkościami, ale przy minimalnym obciążeniu) wybierają wyłącznie łożyska kulkowe wahliwe. Zapewniają one bezawaryjną, lodowato zimną pracę przez dziesiątki tysięcy godzin!
