Tuleje ślizgowe PERMAGLIDE – Wielowarstwowa tarcza do zadań ekstremalnych
W najbardziej obciążonych węzłach maszyn – takich jak potężne siłowniki hydrauliczne, zawieszenia pojazdów ciężarowych, pompy zębate czy podnośniki nożycowe – klasyczne łożyska toczne pękają jak zapałki, a spieki z brązu ulegają zgnieceniu. Kiedy brakuje miejsca, a tonaż idzie w dziesiątki ton, inżynierowie na całym świecie sięgają po markę KS PERMAGLIDE. To wielowarstwowe, kompozytowe łożyska ślizgowe, które łączą w sobie cechy, wydawałoby się, niemożliwe do pogodzenia: stalową wytrzymałość i teflonowy poślizg.
Sekret technologii PERMAGLIDE tkwi w jej trójwarstwowej budowie. Rdzeń (plecy tulei) stanowi twarda stal lub brąz, gwarantująca przenoszenie gigantycznych nacisków. Na to nałożona jest porowata warstwa spieku z brązu, która działa jak "rzep" dla warstwy trzeciej – poślizgowej. Ta ostateczna warstwa, z którą styka się wał, to najczęściej PTFE (Teflon) z dodatkami lub POM (Polioksymetylen). Dzięki takiej konstrukcji otrzymujesz tuleję o grubości zaledwie 1-2 milimetrów, która wytrzymuje naciski rzędu 250 N/mm2 i potrafi pracować całkowicie na sucho lub przy minimalnym smarowaniu początkowym!
Kluczowe atuty tulei kompozytowych PERMAGLIDE
-
Gigantyczna nośność (Heavy Duty): Stalowy rdzeń sprawia, że te niepozorne, cienkościenne pierścienie wytrzymują obciążenia statyczne rzędu 250 MPa! To poziom nieosiągalny dla pełnego plastiku czy miękkich spieków.
-
Minimalna przestrzeń zabudowy: Tuleje te mają grubość ścianki mierzoną w ułamkach milimetrów. Zastępując nimi grube łożyska kulkowe, możesz zaprojektować znacznie smuklejszą i lżejszą maszynę.
-

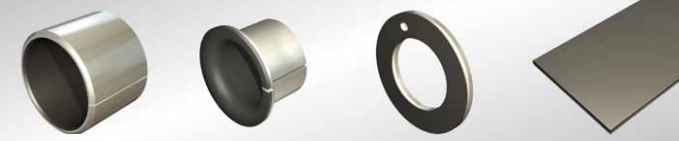

Rodzina P1 (PTFE - Praca na sucho): Modele takie jak P10, P11, P14 posiadają warstwę z PTFE i ołowiu (lub nowsze wersje bezołowiowe). Pracują w 100% na sucho. Zero kalamitek, zero smaru, zero konserwacji. Brak zjawiska drgań ciernych (stick-slip).
-

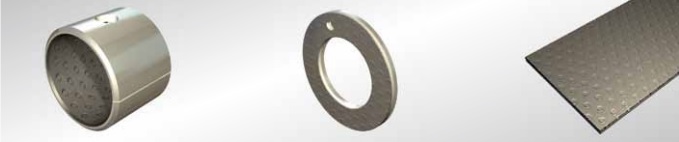

Rodzina P2 (POM - Smarowanie marginalne): Modele takie jak P20 czy P22 posiadają warstwę z polimeru POM z mikrokieszonkami smarnymi. Wymagają jednorazowego nasmarowania przy montażu, po czym przejmują na siebie gigantyczne siły ścinające.
-
Wysoka odporność chemiczna i temperaturowa: Odmiany teflonowe (P1) mogą pracować w ekstremalnych temperaturach (od -200°C do +280°C), ignorując agresywną chemię.
| Parametr / Rodzina | PERMAGLIDE P1 (np. P10) - Praca na sucho | PERMAGLIDE P2 (np. P20) - Wymaga smaru |
| Warstwa ślizgowa | PTFE (Teflon) + dodatki | POM (Polioksymetylen) z kieszonkami na smar |
| Wymóg smarowania | 100% Bezobsługowe (Sucho) | Smarowanie początkowe wymagane |
| Maks. obciążenie statyczne | 250 N/mm2 | 250 N/mm2 |
| Zakres temperatur pracy | Od -200°C do +280°C | Od -40°C do +110°C |
| Współczynnik tarcia (µ) | 0.03 – 0.20 (Bardzo niski) | 0.02 – 0.12 (Przy obecności smaru) |
| Zastosowanie Główne | Siłowniki, zawiasy, sprzęt medyczny (czystość) | Dźwigi, maszyny rolnicze, silne uderzenia |
Wskazówka Eksperta
Złudzenie Ciasnego Pasowania: "Wał wszedł za ciasno, więc przejechałem tuleję rozwiertakiem. Łożysko zatarło się po godzinie!"

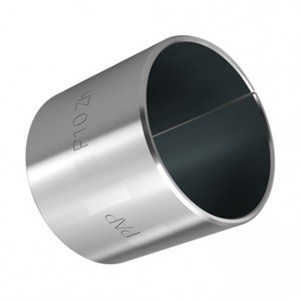

Tokarz osadza nową tuleję PERMAGLIDE P10 w stalowej oprawie. Po wprasowaniu okazuje się, że wał wchodzi zbyt ciasno. Tokarz myśli: "Zrobię tak samo jak z tulejami z litego mosiądzu!". Bierze rozwiertak ręczny i zbiera z wnętrza tulei 0.1 mm materiału, żeby "zrobić luz". Wał wchodzi gładko. Maszyna rusza i... natychmiast się zaciera, przeraźliwie piszcząc.
Błąd: Tokarz właśnie brutalnie zniszczył technologię kompozytową! W przeciwieństwie do litego brązu, warstwa poślizgowa (Teflon PTFE) w tulejach PERMAGLIDE ma grubość od 0.01 do zaledwie 0.03 milimetra! Używając rozwiertaka, mechanik całkowicie zeskrobał bezcenny teflon, zdarł podkład z porowatego brązu i doprowadził do bezpośredniego kontaktu stalowego wału ze stalowymi "plecami" tulei!
Rada UR: Tulei kompozytowych PERMAGLIDE NIGDY NIE WOLNO ROZWIERCAĆ, FREZOWAĆ ANI SZLIFOWAĆ OD WEWNĄTRZ! Są one wyprodukowane "na gotowo". Pasowanie reguluje się poprzez rygorystyczne przestrzeganie tolerancji otworu w oprawie (zazwyczaj H7) oraz tolerancji samego wału (f7/h8). Wciskając tuleję w prawidłowo wykonany otwór, osiągnie ona swój idealny, ostateczny wymiar.
Brak smarowania a "Stick-Slip" – dlaczego maszyna szarpie?
Jednym z najbardziej irytujących problemów w prowadnicach i siłownikach wolnoobrotowych jest zjawisko stick-slip, czyli tzw. drgania cierne (ślizganie się ze skokiem). Objawia się to charakterystycznym, głośnym skrzypieniem, a maszyna porusza się "żabimi skokami", co całkowicie rujnuje precyzję obróbki lub pozycjonowania (np. w obrabiarkach CNC lub robotach).
Wynika to z faktu, że w klasycznym łożysku smarowanym olejem, przy bardzo powolnym ruchu film olejowy zostaje zerwany, a tarcie statyczne (przy ruszaniu) jest znacznie większe niż tarcie kinetyczne (w ruchu).
Tuleje PERMAGLIDE z serii P1 (PTFE) całkowicie eliminują ten problem. Teflon ma unikalną właściwość fizyczną: jego tarcie statyczne i kinetyczne są do siebie bardzo zbliżone. Oznacza to, że wał ruszający z miejsca w tulei Permaglide nie musi pokonywać gwałtownego oporu, co gwarantuje idealnie płynny, bezgłośny ruch nawet przy mikroskopijnych, milimetrowych przesunięciach, i to bez ani jednej kropli oleju.
