TIMKEN VHPT

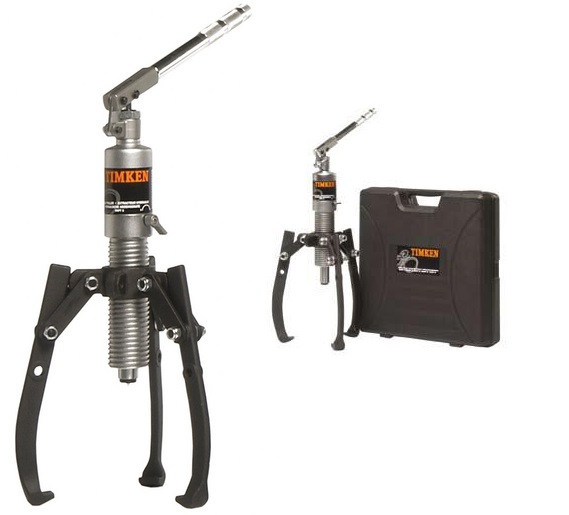

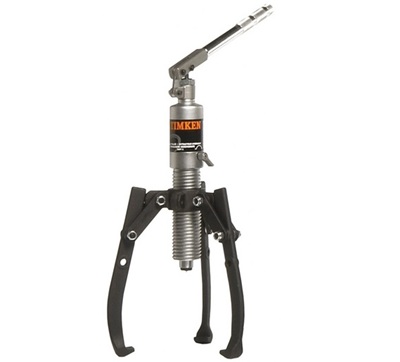

TIMKEN VHPT – Trójdzielna tarcza do operacji na otwartym sercu maszyny
Najsłabszym ogniwem każdego potężnego ściągacza hydraulicznego nie jest jego pompa, lecz punkt styku narzędzia z uwięzionym łożyskiem. Kiedy demontujesz ciężkie łożyska stożkowe lub baryłkowe z wałów o dużych średnicach, musisz przyłożyć siłę do pierścienia wewnętrznego (bieżni), który siedzi na ciasnym wcisku. Użycie standardowych łap zniszczy koszyk. Z kolei użycie taniego, dwuczęściowego odklejacza (gilotyny) przy uciągu kilkunastu ton spowoduje jego wygięcie, zgniecenie łożyska w "jajo" i dramatyczne zarysowanie osi maszyny. Rozwiązaniem tego inżynieryjnego impasu są tarcze trójdzielne TIMKEN VHPT (Tri-Section Plates).
To pancerne akcesorium dedykowane do współpracy z układami hydraulicznymi VHPS. Zamiast dwóch skręcanych połówek, tarcza VHPT składa się z trzech niezależnych, stalowych segmentów. Po ich skręceniu wokół wału, tworzą one idealnie okrągły kołnierz, który wchodzi w mikroskopijną szczelinę bezpośrednio za łożyskiem. Dzięki podziałowi na 3 elementy (120 stopni), tarcza obejmuje wał i pierścień wewnętrzny w pełnych 360 stopniach. Kiedy ściągacz hydrauliczny ciągnie za tarczę VHPT, siła kilkudziesięciu ton jest rozkładana absolutnie równomiernie na cały obwód łożyska. Wynik? Nawet najbardziej zardzewiały detal schodzi po wale gładko, sterylnie i bez milimetra zarysowań!
Kluczowe atuty tarcz trójdzielnych TIMKEN VHPT
-
Chwyt 360 Stopni: Trzy stalowe segmenty idealnie okalają pierścień wewnętrzny łożyska. Zapewnia to stuprocentowy, równoległy transfer siły ciągnącej prosto z siłownika hydraulicznego.
-
Eliminacja Owalizacji: Nacisk z trzech stron zapobiega zjawisku ściskania łożyska (robienia z niego elipsy), co przy dwuczęściowych gilotynach jest główną przyczyną klinowania się sprzętu na wale w trakcie demontażu.
-
Ochrona wału maszyny: Wewnętrzna krawędź tarcz VHPT jest wyprofilowana tak, by opierać się wyłącznie na fazowaniu łożyska. Stal narzędzia nigdy nie wgryza się w powierzchnię samego czopa!
-
Idealna synergia z VHPS: Tarcze posiadają dedykowane, wzmocnione ucha nośne, w które idealnie wpinają się kute pazury ściągaczy hydraulicznych Timken, tworząc nierozerwalny, sztywny obwód siłowy.
3. Tabela: Parametry robocze systemu VHPT
Wybór odpowiedniej tarczy trójdzielnej zależy wyłącznie od średnic wałów, na których pracują Twoi ludzie.
| Seria / Rozmiar VHPT | Zakres Chwytu (Średnica Wału) | Kompatybilność z Hydrauliką Timken |
| VHPT Małe (Small) | 26 mm – 160 mm | Idealne pod lekkie zestawy VHPS 4 i 6 Ton. Silniki, wałki napędowe pomp. |
| VHPT Średnie (Medium) | 50 mm – 210 mm | Złoty środek UR. Pasuje pod systemy 8 i 12 Ton. Główne przekładnie i kruszarki. |
| VHPT Duże (Large) | 90 mm – 340 mm | Waga superciężka. Przeznaczone do uciągów 20 i 30 Ton (Heavy Duty) w hutnictwie i górnictwie. |
Wskazówka Eksperta
Złudzenie Zaciskającej Gilotyny: "Zdejmowaliśmy masywne łożysko walcowe (waga 40 kg) z potężnego wału rębaka. Za łożyskiem było mało miejsca, więc użyliśmy klasycznego, ciężkiego odklejacza dwuczęściowego (dwie skręcane połówki). Założyliśmy na niego hydraulikę 20 ton. Kiedy pompa dobiła do 15 ton, odklejacz zaczął się wyginać w tzw. 'łódeczkę'. Im mocniej ciągnął siłownik, tym mocniej krawędzie odklejacza zaciskały się na samym wale, zamiast go puszczać. Po zejściu łożyska okazało się, że odklejacz zorał wał maszyny na głębokość 2 milimetrów!"
Mechanicy zastosowali narzędzie 2-punktowe do ekstremalnego tonażu. Siła ciągu (pull) wywołała gigantyczny moment gnący na płaskich połówkach odklejacza, zamieniając go w zaciskające się kleszcze.
Błąd: Używanie dwuczęściowych gilotyn/odklejaczy przy siłach hydraulicznych przekraczających 10 ton.
Rada UR: Powyżej 10 ton uciągu hydraulicznego, fizyka dwuczęściowej płyty kapituluje. Ściągacz ciągnie za jej końce, więc środek (tam gdzie jest wał) naturalnie zaczyna się zapadać i miażdżyć stal! Konstrukcja TIMKEN VHPT (3 części po 120 stopni) fizycznie blokuje ten efekt. Kiedy zmontujesz 3 elementy wokół osi, tworzą one przestrzenną kopułę oporową. Krawędzie nie mają jak wygiąć się do środka, bo blokują się nawzajem! Używając 20 lub 30-tonowej hydrauliki, tarcze trójdzielne to jedyny sposób, by siła szła w demontaż łożyska, a nie w niszczenie osi!
Faza na łożysku (Chamfer) – Jak VHPT wchodzi tam, gdzie nie ma szczeliny?
Największą frustracją podczas demontażu na halach produkcyjnych jest sytuacja, gdy łożysko zostało wciśnięte na wał aż do samego oporu (np. o zderzak wału, tzw. odsadzenie) i "zlicowało" się z nim. Pomiędzy łożyskiem a korpusem osi nie ma ani milimetra przerwy. Jak w takim razie wcisnąć tam stalowe narzędzie, by je zdjąć?
Tajemnica tkwi w mikroskopijnym detalu każdego znormalizowanego łożyska tocznego na świecie – fazowaniu (Chamfer). Otwór wewnętrzny łożyska nigdy nie jest ucięty pod kątem prostym (ostrym) na krawędzi. Zawsze posiada lekkie ścięcie, łuk lub fazę. Inżynierowie Timken zaprojektowali krawędzie robocze tarcz VHPT z morderczą precyzją. Mają one przekrój ostrego klina. Kiedy skręcasz trzy elementy tarczy wokół zlicowanego łożyska, ostre krawędzie VHPT wchodzą dokładnie w tę milimetrową przestrzeń utworzoną przez fazę łożyska! Dokręcając śruby tarczy trójdzielnej, kliny fizycznie wbijają się pod łożysko, lekko odsuwając je od odsadzenia wału jeszcze przed uruchomieniem pompy hydraulicznej. To inżynieria, która tworzy przestrzeń tam, gdzie na pozór jej nie ma.
