1. Prowadnice szynowe: Serie HG i EG – kręgosłup przemysłu

Najpopularniejszym rozwiązaniem w ofercie producenta są szyny profilowe współpracujące z wózkami tocznymi. HIWIN podzielił swoją ofertę na serie dedykowane różnym typom obciążeń.

Seria HG – do dużych obciążeń

Seria HG to najczęściej spotykane prowadnice w obrabiarkach CNC, szlifierkach i maszynach pakujących. Charakteryzują się czterema bieżniami tocznymi w układzie łuku kołowego, co zapewnia wysoką sztywność i nośność we wszystkich kierunkach.

W ramach tej serii wyróżniamy dwa najpopularniejsze typy bloków:

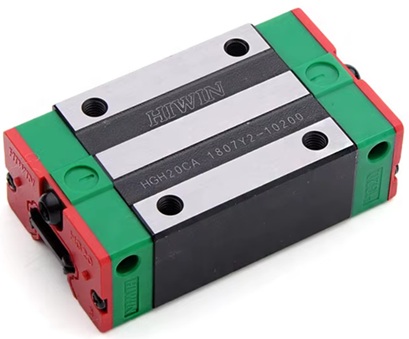

• : To wysoki, wąski wózek kołnierzowy. Jest standardem w aplikacjach, gdzie przestrzeń montażowa na szerokość jest ograniczona.

• HIWIN HGW25CC: To szeroki wózek z "skrzydełkami" (kołnierzem), który umożliwia montaż od dołu lub od góry, zapewniając szerszą bazę podparcia dla montowanego elementu.

Seria EG – niski profil

Dla aplikacji o ograniczonej wysokości, inżynierowie wybierają serię EG. Wózki liniowe z tej grupy są bardziej kompaktowe, co czyni je idealnymi do maszyn typu pick-and-place oraz automatyki laboratoryjnej.

2. Precyzja w skali mikro: Seria MG i drukarki 3D

Miniaturyzacja urządzeń wymusiła stworzenie komponentów o zredukowanej masie i wymiarach. Tutaj na scenę wchodzą prowadnice miniaturowe MGN12H.

Dlaczego to ważne? Model MGN12H (seria MG, szerokość szyny 12mm, wózek długi "H") to absolutny standard jako prowadnice do drukarki 3D (np. w osiach X i Y popularnych modeli Voron czy Prusa).

Zapewniają one znacznie wyższą sztywność i dokładność pozycjonowania niż tanie wałki liniowe, eliminując luzy i poprawiając jakość wydruku (tzw. ringing). Są wykonane ze stali nierdzewnej, co zwiększa ich odporność na korozję.

3. Do zadań ekstremalnych: Prowadnice wałeczkowe RG

Tam, gdzie nośność kulek kończy się, wchodzą wałeczki. Prowadnice wałeczkowe RG wykorzystują wałeczki zamiast kulek jako elementy toczne. Dzięki temu uzyskuje się liniowy styk elementu tocznego z bieżnią (a nie punktowy), co drastycznie zwiększa sztywność i nośność układu. Jest to rozwiązanie dedykowane do ciężkich frezarek bramowych i pras.

4. Napęd i pozycjonowanie: Śruby kulowe

Samo prowadzenie to połowa sukcesu – potrzebny jest jeszcze precyzyjny napęd. Śruby kulowe HIWIN zamieniają ruch obrotowy silnika na ruch liniowy z wysoką sprawnością (powyżej 90%).

Kluczowe parametry przy doborze śrub HIWIN to:

• Klasa dokładności C7: Jest to standardowa klasa transportowa (błąd skoku ±50µm na 300mm), idealna do większości aplikacji automatyki i prostych maszyn CNC. Jest znacznie tańsza od klas szlifowanych (C3, C5), zachowując przy tym bardzo dobre parametry.

• Nakrętki kulowe: Dostępne w wersjach z obiegiem wewnętrznym lub zewnętrznym, często dobierane z lekkim napięciem wstępnym, aby zminimalizować luz nawrotny.

5. Parametry techniczne: Co oznaczają symbole?

Dobierając komponenty HIWIN, warto zwrócić uwagę na oznaczenia definiujące charakterystykę pracy:

• Naprężenie wstępne Z0: Oznacza lekkie naprężenie lub bardzo mały luz. Jest to standardowe ustawienie dla większości aplikacji ogólnych, gdzie wymagana jest płynność ruchu przy zachowaniu precyzji, bez nadmiernego generowania ciepła.

• Cięcie szyn na wymiar: HIWIN dostarcza szyny w standardowych długościach (często 4m), ale kluczową usługą dystrybutorów jest precyzyjne docinanie ich pod konkretny projekt klienta, co przyspiesza montaż.

6. HIWIN jako alternatywa rynkowa

Jednym z największych atutów marki HIWIN jest zgodność wymiarowa z normami ISO i DIN. Dzięki temu produkty te świetnie sprawdzają się jako zamienniki droższych marek, oferując korzystny stosunek jakości do ceny.

• Zamiennik Bosch Rexroth: Wózki HIWIN serii HG często mogą zastępować starsze rozwiązania Rexrotha przy zachowaniu zgodności rozstawu otworów montażowych.

• Zamiennik THK: HIWIN z powodzeniem zastępuje japońskie prowadnice THK (np. serię HSR), oferując zbliżoną żywotność w niższej cenie.

Podsumowanie

Wybór marki HIWIN to decyzja o zastosowaniu sprawdzonych, dostępnych i standaryzowanych komponentów. Niezależnie od tego, czy projektujesz precyzyjną drukarkę 3D wykorzystującą prowadnice miniaturowe MGN12H, czy budujesz ciężką maszynę z użyciem HIWIN HGH20CA, oferta tego producenta pokrywa pełne spektrum potrzeb inżynierii ruchu.
