Tuleje i łożyska ślizgowe – Przewodnik po technologiach, seriach produktowych i materiałach

W aplikacjach o ekstremalnych naciskach, w silnikach spalinowych pracujących na wysokich obrotach czy w węzłach narażonych na potężne uderzenia (np. w sprzęcie ciężkim), tradycyjne łożyska toczne często zawodzą. Ich miejsce zajmują łożyska ślizgowe (tuleje), które dzięki odpowiedniej strukturze materiałowej potrafią znieść warunki z pozoru niemożliwe.

Współczesny rynek oferuje ogromną różnorodność tych komponentów, od prostych panewek po wysoce zaawansowane spieki i bimetale produkowane w europejskich odlewniach metali nieżelaznych. W tym artykule, bazując na standardach wiodących producentów, rozłożymy na czynniki pierwsze rodzaje tulei ślizgowych i optymalne środowiska ich pracy.

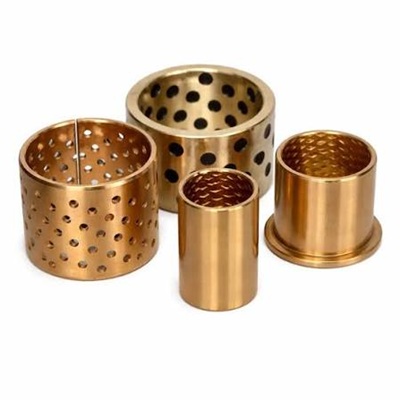

Tuleje i łożyska ślizgowe – Przewodnik po technologiach i materiałach

Dwa skrajne środowiska pracy: Tarcie suche a Smarowanie hydrodynamiczne

Kluczem do poprawnego doboru tulei ślizgowej jest zrozumienie reżimu tarcia, w jakim będzie pracował wał maszyny.

Praca na sucho (Oscylacja i małe prędkości): W aplikacjach takich jak zawiasy przemysłowe, przeguby czy maszyny rolnicze, ruch jest często powolny, a ciągłe smarowanie jest niemożliwe lub niepożądane (np. w przemyśle spożywczym). Stosuje się tu tuleje z powłoką teflonową (PTFE) lub grafitową, które same w sobie pełnią funkcję stałego smaru.
Smarowanie hydrodynamiczne (Wysokie RPM): W silnikach, sprężarkach czy ciężkich pompach wał obraca się z gigantyczną prędkością. Tuleja (najczęściej bimetalowa lub z litego brązu) jest stale zalewana olejem pod ciśnieniem. Gdy wał osiąga odpowiednią prędkość, samoczynnie "wciąga" olej pod siebie, tworząc tzw. klin smarny. Wał dosłownie unosi się (lewituje) na cienkim filmie olejowym, nigdy nie dotykając metalowej panewki. Gwarantuje to niemal nieskończoną żywotność układu.

Przegląd materiałów – Najpopularniejsze serie rynkowe

Mnogość materiałów stosowanych w technice ślizgowej pozwala inżynierom na idealne dopasowanie komponentu do obciążeń. Poniższa tabela przedstawia podział oparty na popularnych standardach rynkowych (często spotykanych w katalogach pod oznaczeniami serii B lub KU):

Oznaczenie rynkowe	Budowa i struktura	Najważniejsze zalety i typowe zastosowanie
Typ B10 / KU	Trzywarstwowe z powłoką PTFE	Zaprojektowane do ruchu oscylacyjnego i tarcia suchego. Całkowicie bezobsługowe. Przemysł rolniczy, maszyny pakujące, siłowniki hydrauliczne.
Typ B70	Spieki porowate (brąz lub proszki żelaza)	Samosmarne tuleje formowane metodą metalurgii proszków. Ich pory są fabrycznie nasączone olejem, co zapewnia bezobsługową, bardzo cichą pracę. Silniki elektryczne o małej mocy, sprzęt AGD.
Typ B50 / B60	Odlewany / toczony brąz (często z wkładkami grafitu)	Niezwykle mocne tuleje z litego brązu. Bardzo wysoka odporność na ogromne obciążenia uderzeniowe i korozję. Przemysł ciężki, kruszarki, maszyny wydobywcze i hutnicze.
Typ B90	Zwijany brąz (Cienkościenne)	Łożyska z blachy brązowej posiadające specjalne przetłoczenia smarowe w kształcie rombów. Świetnie przenoszą obciążenia promieniowe przy minimalnych gabarytach.
Typ B65 / B101	Bimetalowe (Grubo- i cienkościenne)	Typowe łożyska silnikowe. Stalowy płaszcz połączono tu z miękką warstwą brązu lub specjalnego stopu łożyskowego. Stworzone do ekstremalnych prędkości i smarowania hydrodynamicznego.
Typ B80	Tuleje stalowe precyzyjne	Wysoce obciążalne, powierzchniowo hartowane i precyzyjnie szlifowane. Do miejsc narażonych na gigantyczne siły statyczne (np. sworznie ramion potężnych koparek i ładowarek).

Kluczowy wskaźnik inżynieryjny: Parametr $p \cdot v$

Projektując węzeł ślizgowy pracujący na sucho (np. z użyciem tulei z warstwą PTFE), inżynierowie kierują się bezwzględnie współczynnikiem $p \cdot v$ . Jest to iloczyn nacisku jednostkowego ( $p$ ) oraz prędkości poślizgu ( $v$ ).

Jeśli obciążenie wału jest potężne (wysokie $p$ ), prędkość obrotowa musi być niska.
Jeżeli wał obraca się z dużą prędkością (wysokie $v$ ), nacisk na tuleję musi być niewielki, aby nie doszło do stopienia powłoki teflonowej lub zatarcia.

Każdy materiał (kompozyt, spiek, brąz) posiada ściśle określoną, maksymalną granicę parametru $p \cdot v$ . Jej przekroczenie drastycznie podnosi temperaturę węzła i prowadzi do błyskawicznej awarii maszyny.

Rozwiązania dedykowane: Produkcja specjalna i regeneracja wałów

Wiele współczesnych maszyn wymaga komponentów o nietypowych gabarytach, których nie da się znaleźć w standardowych katalogach. W takich sytuacjach działy Utrzymania Ruchu muszą polegać na producentach posiadających własne odlewnie metali nieżelaznych oraz rozbudowany park CNC.

Pozwala to na realizację produkcji na zamówienie (nawet od pojedynczych sztuk), bazując na dostarczonych rysunkach technicznych, wzorach lub zużytych próbkach.

Równie ważna dla ciągłości produkcji jest opcja profesjonalnej naprawy i regeneracji. Kosztowne, wypracowane wały główne i wielkogabarytowe panewki (spotykane często w hutnictwie lub przemyśle papierniczym) nie zawsze muszą być wymieniane na nowe – zaawansowana obróbka skrawaniem pozwala na przywrócenie im idealnej, pierwotnej geometrii roboczej.

Podsumowanie i pomoc w doborze

Technika ślizgowa to dziedzina wymagająca ogromnej wiedzy materiałowej. Prawidłowy dobór pomiędzy samosmarną tuleją ze spieków, teflonową nakładką (kompozytem) a pancernym łożyskiem bimetalowym decyduje o kosztach eksploatacji maszyny na przestrzeni wielu lat.

Szukasz wysokiej jakości tulei cienkościennych do swoich maszyn? Potrzebujesz zamówić nietypowe, wielkogabarytowe panewki z brązu odpornego na wodę morską, bazując na własnym projekcie? Skontaktuj się z naszymi inżynierami sprzedaży. Przeanalizujemy Twoją aplikację, obliczymy niezbędne parametry i dostarczymy łożyska idealnie dopasowane do Twoich potrzeb technologicznych.
