Oto szczegółowy podział i zasada działania obu stron tego układu.

1. Strona stała (Ustalająca / Festlager) – Fundament napędu

Blok łożyskujący stały (w systematyce Bosch Rexroth oznaczany często przyrostkiem -F, np. oprawy stojące SEC-F lub kołnierzowe LAF) to najważniejszy punkt podparcia śruby. Montuje się go zawsze od strony silnika napędowego.

Zadaniem tego bloku jest absolutne zablokowanie wału śruby w kierunku osiowym (przód-tył) oraz przejęcie 100% sił wzdłużnych generowanych podczas pracy maszyny.

• Zastosowane łożyska: Wewnątrz masywnego korpusu znajdują się wysokoprecyzyjne łożyska kulkowe skośne wzdłużne (często w układzie O lub X), które fabrycznie posiadają odpowiednie napięcie wstępne.

• Montaż na wale: Czop śruby przechodzący przez ten blok musi być nagwintowany. Łożyska są dociskane i blokowane na sztywno za pomocą specjalnej nakrętki łożyskowej z zabezpieczeniem przed odkręcaniem.

• Sztywność: Gwarantuje zerowy luz osiowy, co jest krytyczne dla zachowania mikrometrycznej powtarzalności maszyny.

2. Strona przesuwna (Swobodna / Loslager) – Kompensacja ciepła

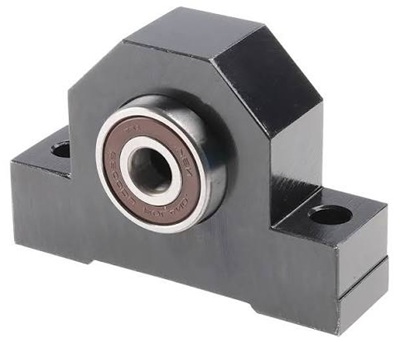

Po przeciwnej stronie śruby kulowej montuje się blok przesuwny (oznaczany przyrostkiem -L, np. SEC-L lub LAL). Dlaczego nie możemy podeprzeć śruby z obu stron na sztywno?

Podczas intensywnej pracy, z powodu tarcia wewnątrz nakrętki, wał śrubowy ulega silnemu nagrzaniu. Stal rozszerza się pod wpływem temperatury – długa śruba potrafi "urosnąć" o dziesiąte części milimetra. Gdyby oba końce były zablokowane na sztywno, wał wygiąłby się w łuk.

• Zasada działania: Blok swobodny podtrzymuje ciężar śruby promieniowo, ale pozwala czopowi na minimalne "pływanie" wewnątrz oprawy wzdłuż własnej osi.

• Zastosowane łożyska: Wewnątrz znajduje się standardowe łożysko kulkowe poprzeczne (zwykłe jednorzędowe).

• Montaż na wale: Czop śruby jest po prostu gładkim walcem z rowkiem. Łożysko zabezpiecza się na nim sprężystym pierścieniem osadczym (Segerem), a sam pierścień zewnętrzny łożyska może przesuwać się w oprawie.

Tabela: Porównanie bloków Bosch Rexroth

3. Precyzja prosto z pudełka

Ogromną zaletą systemów Bosch Rexroth jest to, że bloki te dostarczane są jako gotowe zespoły. Konstruktor nie musi martwić się o wyliczanie odpowiednich tolerancji pasowania łożyska z oprawą. Dodatkowo krawędzie odniesienia wyfrezowane na korpusach (tzw. krawędzie referencyjne) pozwalają na błyskawiczne i idealnie równe przykręcenie bloku do ramy maszyny, co eliminuje naprężenia zginające działające na śrubę.
