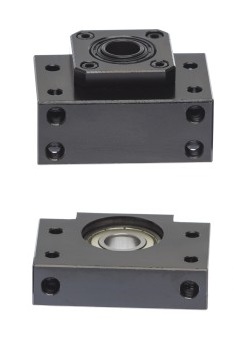

Podpory i Bloki Łożyskujące – Fundament Precyzyjnego Napędu CNC

Bloki łożyskujące (nazywane potocznie podporami wału lub śruby) to elementy konstrukcyjne odpowiedzialne za sztywne osadzenie mechanizmu śrubowo-tocznego w ramie maszyny. Ich zadaniem jest przejęcie sił osiowych generowanych podczas pracy napędu oraz zapewnienie idealnej osiowości śruby względem prowadnic liniowych.

Bez wysokiej klasy podpór, nawet najdroższa śruba kulowa klasy C5 będzie wpadać w wibracje, tracąc precyzję. W DAKAM oferujemy kompletne zestawy (obudowa + łożyska) w standardach wymiarowych BK/BF, EK/EF oraz FK/FF, gotowe do montażu w Twojej frezarce, drukarce 3D lub ploterze.

Strona Ustalająca vs Strona Swobodna – Na czym polega różnica?

Prawidłowe łożyskowanie śruby napędowej wymaga zastosowania dwóch różnych typów bloków. To najczęstszy błąd przy kompletowaniu zamówienia!

1. Strona Ustalająca (Napędowa) – Typ BK, EK, FK

Montowana zazwyczaj od strony silnika.

Co jest w środku? Dwa łożyska skośne (np. 7001, 7200) lub łożyska baryłkowe, zamontowane w układzie "O" lub "X".
Funkcja: Przenosi siły osiowe (pchanie/ciągnięcie stołu) i blokuje śrubę w poziomie. Eliminuje luz wzdłużny.
Cechy: Dostarczana z nakrętką łożyskową do zaciśnięcia łożysk na czopie śruby.

2. Strona Swobodna (Wsporcza) – Typ BF, EF, FF

Montowana na końcu śruby.

Co jest w środku? Jedno łożysko kulkowe zwykłe (np. seria 6000), które może przesuwać się w obudowie.
Funkcja: Podtrzymuje koniec śruby, zapobiegając jej uginaniu się, ale pozwala na wydłużanie się termiczne śruby podczas pracy (kompensacja).
Cechy: Łożysko zabezpieczone pierścieniem segera.

Przegląd Standardów Wymiarowych

Wybór serii zależy od konstrukcji Twojej maszyny (sposobu montażu bloku).

Seria	Typ Montażu	Kształt	Zastosowanie
BK / BF	Stojąca	Blok prostopadłościenny ("kostka")	Najpopularniejszy typ. Montaż do podstawy/płyty maszyny. Stabilny i sztywny.
EK / EF	Kołnierzowa (Płaska)	Płaski korpus z "uszami"	Montaż doczołowy, gdy śruba przechodzi blisko płyty montażowej.
FK / FF	Kołnierzowa (Okrągła)	Okrągła flansza	Montaż w otworze (przelotowy). Często stosowana w osiach Z.

Zasada doboru: Liczba w kodzie (np. BK 12) oznacza średnicę czopa łożyskowego (otworu łożyska), a nie średnicę samej śruby!

Śruba kulowa 1605 -> wymaga bloków BK12 / BF12.

Śruba kulowa 2005 -> wymaga bloków BK15 / BF15.

Dlaczego jakość obróbki bloku jest kluczowa?

Blok łożyskujący musi być wykonany z idealną prostopadłością podstawy do osi łożyska.

Tanie zamienniki: Często mają krzywo wyfrezowaną podstawę. Po dokręceniu do maszyny, łożysko ustawia się pod kątem, co powoduje wyginanie śruby ("bicie") i szybkie zużycie nakrętki kulowej.
Nasza oferta: Sprzedajemy bloki (stalowe czernione C45 lub żeliwne) szlifowane z zachowaniem tolerancji geometrycznych, co gwarantuje płynną pracę napędu.

Zastosowanie – Gdzie montuje się te podpory?

Maszyny CNC: Frezarki, tokarki, plotery grawerujące.
Moduły Liniowe: Gotowe osie przesuwu.
Automatyka: Podnośniki, systemy pozycjonowania.

FAQ – Najczęściej zadawane pytania

Czy w bloku BK/EK są już łożyska?

Tak! Nasze bloki łożyskujące są sprzedawane jako kompletne podzespoły. Wewnątrz znajdują się fabrycznie zamontowane i nasmarowane łożyska oraz uszczelnienia. W zestawie (dla strony ustalającej) znajduje się też nakrętka łożyskowa i pierścień dystansowy.

Jaka jest różnica między blokiem BK a SYK?

BK to standardowy blok (najczęściej produkcji chińskiej/tajwańskiej), bardzo popularny i ekonomiczny. SYK to marka (Tajwan) produkująca bloki klasy Premium (High Precision), które mają łożyska o wyższej klasie dokładności (P4/P5) i są dedykowane do profesjonalnych maszyn przemysłowych.

Czy mogę zamontować blok BK12 na śrubę 20mm?

Nie bezpośrednio. Śruba 20mm wymaga stoczenia końcówki (obróbki) do średnicy 15mm (standard BK15). Blok BK12 pasuje standardowo do śruby 16mm (po obróbce końcówki na fi 12mm).
