Wałki Wielowypustowe i Tuleje

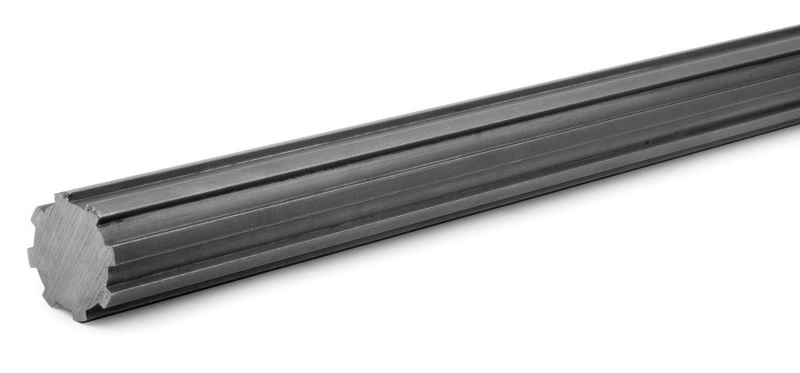

Wałki wielowypustowe (Wielokliny) – Precyzyjne przeniesienie napędu
Wałek wielowypustowy (nazywany również wałem wieloklinowym lub prętem wielowypustowym) to element napędowy służący do przenoszenia momentu obrotowego na współpracującą piastę, koło zębate lub tuleję. Dzięki zastosowaniu połączenia kształtowego, wałki te charakteryzują się znacznie wyższą wytrzymałością i odpornością na zmęczenie materiału niż tradycyjne połączenia wpustowe (na klin).
Oferowane przez nas wałki są wykonywane metodą ciągnienia na zimno, co zapewnia wysoką gładkość powierzchni oraz precyzję wymiarową zgodną z normą DIN ISO 14 (dawniej DIN 5463).
Materiały i wykonanie
Aby sprostać wymaganiom różnych środowisk pracy (od rolnictwa po przemysł spożywczy), oferujemy wałki w dwóch wariantach materiałowych:
-
Stal węglowa C45 (1.0503): Standard przemysłowy. Materiał o podwyższonej wytrzymałości, idealny do dalszej obróbki (toczenie czopów, hartowanie powierzchniowe).
-
Stal nierdzewna (AISI 304 / 316): Przeznaczona do pracy w trudnych warunkach korozyjnych, przemyśle chemicznym oraz spożywczym.
Usługa: Docinanie na wymiar
Standardowo wałki wielowypustowe dostarczane są w odcinkach handlowych (1000 mm, 1500 mm, 2000 mm, 3000 mm).
Wychodząc naprzeciw oczekiwaniom klientów (inspiracja ofertą PHU Margo), oferujemy profesjonalną usługę docinania wałków na żądaną długość oraz obróbkę końcówek pod łożyska lub sprzęgła.
Tabela wymiarów – Wałki wielowypustowe (Seria KW)
Poniższa tabela prezentuje parametry techniczne wałków dostępnych w stałej sprzedaży. Profil wielowypustu jest w pełni kompatybilny z naszymi tulejami wielowypustowymi.
| Oznaczenie | Ilość zębów (N) | Wymiary profilu (d x D) [mm] | Szerokość zęba (B) [mm] | Waga (kg/m) | Dostępne długości (L) |
| KW 11 x 14 | 6 | 11 x 14 | 3.0 | 0.95 | 1m, 2m, 3m |
| KW 13 x 16 | 6 | 13 x 16 | 3.5 | 1.25 | 1m, 2m, 3m |
| KW 16 x 20 | 6 | 16 x 20 | 4.0 | 1.90 | 1m, 2m, 3m |
| KW 18 x 22 | 6 | 18 x 22 | 5.0 | 2.35 | 1m, 2m, 3m |
| KW 21 x 25 | 6 | 21 x 25 | 5.0 | 3.10 | 1m, 2m, 3m |
| KW 23 x 28 | 6 | 23 x 28 | 6.0 | 3.90 | 1m, 2m, 3m |
| KW 26 x 32 | 6 | 26 x 32 | 6.0 | 5.00 | 1m, 2m, 3m |
| KW 28 x 34 | 6 | 28 x 34 | 7.0 | 5.75 | 1m, 2m, 3m |
| KW 32 x 38 | 8 | 32 x 38 | 6.0 | 7.20 | 1m, 2m, 3m |
| KW 42 x 48 | 8 | 42 x 48 | 8.0 | 11.20 | 1m, 2m, 3m |
| KW 46 x 54 | 8 | 46 x 54 | 9.0 | 14.50 | 1m, 2m, 3m |
> Legenda: d = średnica wewnętrzna (rdzenia), D = średnica zewnętrzna wałka. Tolerancje wykonania wg normy DIN ISO 14.
Zastosowanie wałków wieloklinowych
Dzięki zdolności do przenoszenia dużych obciążeń przy zachowaniu centryczności, nasze wałki znajdują zastosowanie w:
-
Przystawkach odbioru mocy (WOM): W ciągnikach i maszynach rolniczych.
-
Układach hydraulicznych: Łącząc silniki hydrauliczne z przekładniami.
-
Liniach transportowych: Jako długie wały napędowe systemów przenośników.
-
Obrabiarkach: Jako wrzeciona lub wałki przesuwne.
Dlaczego warto kupić u nas?
-
Magazyn: Utrzymujemy wysokie stany magazynowe najpopularniejszych wymiarów (KW 13x16, KW 21x25, KW 26x32), co gwarantuje szybką wysyłkę.
-
Jakość: Materiał pochodzi wyłącznie od certyfikowanych europejskich dostawców stali.
-
Kompleksowość: Dobierzesz u nas od ręki pasujące tuleje wielowypustowe (cylindryczne i z kołnierzem).
