Tuleje wielowypustowe z kołnierzem

Tuleje wielowypustowe z kołnierzem – Stabilny montaż i precyzja

Tuleja wielowypustowa z kołnierzem (znana również jako tuleja wieloklinowa kołnierzowa) to specjalistyczny element przeniesienia napędu, który łączy w sobie funkcję sprzęgła wielowypustowego z możliwością sztywnego montażu do korpusu maszyny.

W odróżnieniu od tulei cylindrycznych, ten wariant posiada zintegrowany kołnierz z otworami montażowymi. Pozwala to na stabilne przykręcenie elementu do ściany urządzenia, piasty koła lub tarczy, uniemożliwiając obrót tulei względem oprawy oraz jej przesuw osiowy.

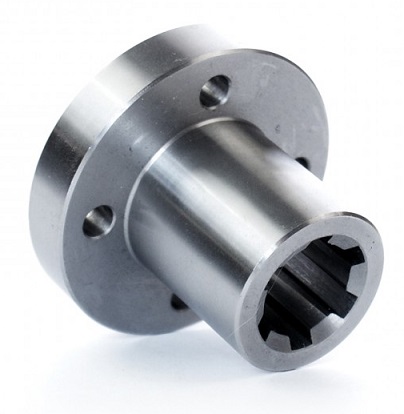

Tuleje wielowypustowe z kołnierzem

Specyfikacja techniczna i wykonanie

Oferowane przez nas tuleje są kompatybilne z wałkami wielowypustowymi wykonanymi wg normy DIN ISO 14 (dawniej DIN 5463). Jest to najpopularniejszy standard w Europie, gwarantujący zamienność części.

Dostępne warianty materiałowe:

  • Stal C45 (Gatunek 1.0503): Najczęściej wybierana do ogólnych zastosowań przemysłowych. Cechuje się wysoką wytrzymałością i podatnością na obróbkę (np. powiększenie otworów montażowych).

  • Brąz (RG7 / CuSn7ZnPb): Dedykowany do układów, gdzie wałek wykonuje częste ruchy posuwiste wewnątrz tulei lub w środowiskach wymagających odporności na korozję.

Tabela wymiarów – Tuleje z kołnierzem (Seria KNF / KBF)

Poniższa tabela przedstawia wymiary montażowe najpopularniejszych tulei z kołnierzem. Przed zakupem prosimy o weryfikację ilości wpustów oraz średnic d i D.

Oznaczenie Ilość zębów (N) Profil (d x D) [mm] Średnica kołnierza (D3) [mm] Długość całk. (L) [mm] Rozstaw otworów Materiał
KNF 11x14 6 11 x 14 38 30 Standard Stal/Brąz
KNF 13x16 6 13 x 16 45 35 Standard Stal/Brąz
KNF 16x20 6 16 x 20 50 40 Standard Stal/Brąz
KNF 18x22 6 18 x 22 55 40 Standard Stal/Brąz
KNF 21x25 6 21 x 25 55 45 Standard Stal/Brąz
KNF 23x28 6 23 x 28 70 50 Standard Stal/Brąz
KNF 26x32 6 26 x 32 75 50 Standard Stal/Brąz
KNF 28x34 6 28 x 34 80 55 Standard Stal/Brąz
KNF 32x38 8 32 x 38 85 60 Standard Stal/Brąz
KNF 42x48 8 42 x 48 100 70 Standard Stal/Brąz
KNF 46x54 8 46 x 54 110 80 Standard Stal/Brąz

> Legenda: d = średnica wewnętrzna (między wierzchołkami zębów), D = średnica zewnętrzna (w dnach rowków). Tuleje dostarczane są zazwyczaj z surowymi otworami w kołnierzu lub bez nich (do samodzielnego nawiercenia) – sprawdź szczegóły na karcie konkretnego produktu.

Zastosowanie przemysłowe

Tuleje wielowypustowe z kołnierzem są kluczowe w aplikacjach wymagających przenoszenia dużych momentów obrotowych przy zachowaniu sztywności konstrukcji:

  1. Mocowanie pomp hydraulicznych: Bezpośrednie połączenie wałka pompy z układem napędowym.

  2. Przekładnie i reduktory: Jako gniazda wyjściowe napędu.

  3. Napędy jazdy i wciągarki: W maszynach budowlanych i leśnych.

Dlaczego warto wybrać nasze tuleje kołnierzowe?

  • Wysoka precyzja: Pasowanie zapewniające minimalny luz kątowy, co wydłuża żywotność współpracującego wałka.

  • Łatwy montaż: Płaska powierzchnia kołnierza idealnie przylega do korpusu maszyny.
