Sonda TIH P20
Sonda temperaturowa SKF TIH P20 – "Oczy i układ nerwowy" Twojej nagrzewnicy
Każdy doświadczony mechanik wie, że nowoczesna nagrzewnica indukcyjna to potężne urządzenie, które bez odpowiedniej kontroli potrafi w kilka minut zamienić drogie, precyzyjne łożysko w bezużyteczny kawałek przegrzanej stali. Tym, co trzyma tę moc w ryzach i gwarantuje bezpieczeństwo uszczelniaczy oraz fabrycznego smaru, jest mały, ale absolutnie krytyczny element – magnetyczna sonda temperatury. Jeśli w Twojej maszynie przewód uległ przerwaniu, wtyczka została zgnieciona lub odczyty na ekranie zaczęły skakać, oryginalny Czujnik temperatury SKF TIH P20 jest tym, czego potrzebujesz, by natychmiast przywrócić warsztat do pracy.

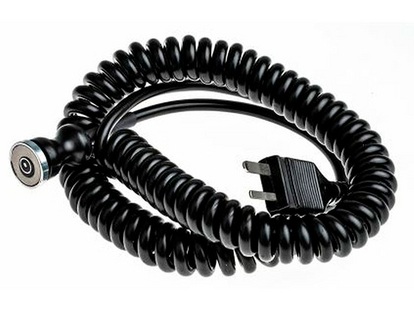

SKF TIH P20 to fabryczna, zamienna termopara typu K (K-Type). Wyposażona jest w bardzo silny magnes na głowicy pomiarowej oraz zintegrowany, wytrzymały kabel zakończony dedykowaną wtyczką komunikacyjną. Jej zadaniem jest ciągłe, fizyczne przyleganie do obrabianej stali i precyzyjne raportowanie temperatury w czasie rzeczywistym do płyty głównej nagrzewnicy. Kiedy łożysko osiągnie wpisany na panelu limit (najczęściej optymalne 110°C), to właśnie sonda TIH P20 wysyła sygnał, który odcina cewkę indukcyjną i uruchamia proces demagnetyzacji. Bez tego czujnika gorący montaż to gra w rosyjską ruletkę.
Kluczowe atuty oryginalnej sondy SKF TIH P20
-
Absolutna kompatybilność (Plug & Play): Część zaprojektowana bezpośrednio przez SKF. Pasuje bez żadnych modyfikacji do najpopularniejszych nagrzewnic: TIH 030M, TIH 100M, TIH 220M oraz potężnych serii TIH L33, L44, L77 (we wszystkich ich wariantach).
-
Precyzja Typu K: Standard termopary "K" gwarantuje błyskawiczną reakcję na dynamiczne zmiany temperatury, zapobiegając szkodliwej bezwładności cieplnej układu.
-
Mocny chwyt magnetyczny: Zastosowany magnes pewnie przywiera do obłej stali łożyska. Sonda nie zsunie się z powodu delikatnych wibracji maszyny (częstego zjawiska podczas nagrzewania indukcyjnego).
-
Wytrzymały przewód izolowany: Kabel pomiarowy został przystosowany do ciężkich warunków warsztatowych i jest odporny na incydentalny kontakt z rozgrzanym do ponad 100°C metalem.
| Parametr | Wartość / Specyfikacja |
| Kod Produktu (SKF / Numer referencyjny) | TIH P20 |
| Rodzaj elementu pomiarowego | Termopara Typu K (K-Type) |
| Metoda mocowania do detalu | Silny punkt magnetyczny (Magnes stały) |
| Zawartość zestawu | Zintegrowana sonda magnetyczna, przewód elastyczny, wtyczka systemowa SKF |
| Główne modele kompatybilne | TIH 030M, TIH 100M, TIH 220M, seria TIH L (L33, L44, L77) |
| Bezpieczna temperatura pracy (Zalecana dla łożysk) | Do 110°C (Maksimum dla łożysk uszczelnionych 2RS to ok. 90-100°C!) |
Wskazówka Eksperta
Gdzie przypiąć magnes? Błąd, który dosłownie topi łożyska!
To błąd, który popełnia 70% początkujących mechaników UR. Mechanik kładzie duże łożysko kulkowe na nagrzewnicy, bierze nową sondę TIH P20 i "klika" nią magnetycznie w najwygodniejsze miejsce, czyli na gruby, łatwo dostępny pierścień ZEWNĘTRZNY łożyska. Ustawia 110°C i wciska Start.
Błąd! Nagrzewnica zawsze podgrzewa element od wewnątrz (od rdzenia / zwory). W efekcie pierścień wewnętrzny nagrzewa się błyskawicznie, podczas gdy zewnętrzny jest izolowany przez powietrze, koszyk i kulki. Skoro przypiąłeś sondę na zewnątrz, maszyna będzie tłoczyć potężną moc, czekając, aż to zewnętrzna krawędź osiągnie 110°C. Zanim to nastąpi, pierścień wewnętrzny nagrzeje się do 180-200°C! Nastąpi stopienie gumowych uszczelnień i rozhartowanie stali.
Rada UR: Sondę magnetyczną SKF TIH P20 NALEŻY BEZWZGLĘDNIE przypinać ZAWSZE na pierścień WEWNĘTRZNY łożyska (lub na bok czołowy, jeśli jest mało miejsca), możliwie jak najbliżej otworu montażowego. To jego temperatura jest punktem krytycznym, ponieważ to ten pierścień musi się rozszerzyć cieplnie, by gładko wejść na wał maszyny!
Dlaczego nie warto używać nagrzewnicy na "ślepo" (Tryb Czasowy)?
Kiedy oryginalna sonda pomiarowa ulega zniszczeniu, wielu operatorów, chcąc zaoszczędzić czas, decyduje się na nagrzewanie łożysk w trybie awaryjnym – tzw. trybie czasowym (Time Mode). Jest to ominięcie zabezpieczeń, w którym ustawia się, by cewka grzała z pełną mocą np. przez równe 4 minuty, licząc na to, że "to wystarczy". Takie działanie w nowoczesnym Utrzymaniu Ruchu jest skrajnie nieodpowiedzialne. Zbyt krótki czas sprawi, że łożysko zakleszczy się w połowie wału, a zbyt długi doprowadzi do spalenia struktury smaru w koszyku. Wymiana uszkodzonej termopary na oryginalny moduł SKF TIH P20 to jedyny sposób, by zagwarantować pełną kontrolę procesu (Temperature Mode) i wydłużyć żywotność montowanych napędów do fabrycznego maksimum.
Warto również pamiętać, że żywotność samej sondy zależy od kultury pracy warsztatu. Częste upuszczanie głowicy magnetycznej na twardą betonową posadzkę, wyrywanie wtyczki za kabel (zamiast za plastikową osłonę) oraz przypinanie sondy do elementów silnie zaolejonych, może prowadzić do zafałszowania odczytów termopary. Należy dbać, aby styk magnetyczny czujnika był zawsze przetarty z metalowych opiłków zmywaczem technicznym przed każdym użyciem.
