Charakterystyka Serii LL (Light Leaf)

Jak rozpoznać, że potrzebujesz łańcucha LL, a nie BL lub AL?

1. Geneza Europejska: Seria LL jest konstrukcyjnie oparta na łańcuchach rolkowych typu B (np. 08B, 10B, 12B). Oznacza to, że mają identyczną podziałkę, ale nieco mniejszą średnicę sworznia niż ich amerykańskie odpowiedniki.

2. Oznaczenie: Kod łańcucha zawsze zaczyna się od liter LL (np. LL1044, LL1266).

3. Zastosowanie: Spotykasz je głównie w sprzęcie produkcji europejskiej: wózki widłowe (Linde, Jungheinrich, Still), podnośniki warsztatowe, mechanizmy przeciwwagi w obrabiarkach CNC.

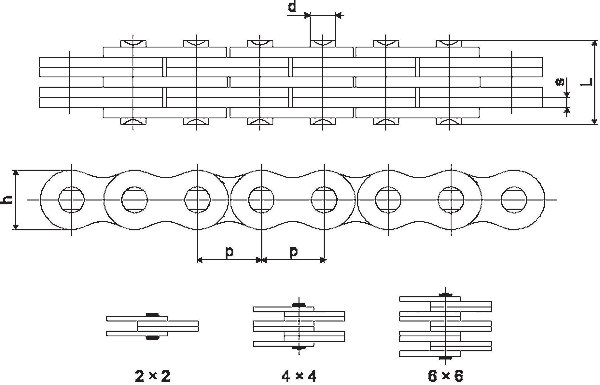

Budowa Kodu – Jak czytać "LL 1244"?

Zrozumienie kodu ISO to klucz do zamówienia właściwego produktu:

• LL: Typ łańcucha (Leaf Chain Light).

• 12: Oznaczenie podziałki (w tym przypadku 3/4 cala, analogicznie do łańcucha 12B).

• 44: Kombinacja płytek (Lacing). Pierwsza cyfra to ilość płytek na sworzniu zewnętrznym, druga na wewnętrznym.

  • Przykład: 44 oznacza układ 4x4.

  • Przykład: LL1666 oznacza podziałkę 1 cal (jak 16B) i układ płytek 6x6.

Dlaczego Renold i Rexnord w serii LL?

Łańcuchy typu LL są lżejsze (mają mniejsze płytki) niż seria ciężka BL, dlatego jakość materiału jest tu krytyczna.

• Twardość Sworzni: Marki Premium (Renold, Tsubaki) stosują sworznie o podwyższonej twardości powierzchniowej, co drastycznie spowalnia proces "wydłużania się" łańcucha. W tanich zamiennikach sworznie wycierają się szybko, zmuszając operatora do częstego naciągania łańcucha.

• Wytrzymałość Zmęczeniowa: Płytki są śrutowane (shot peened), aby uodpornić stal na mikropęknięcia powstające przy ciągłym zginaniu na rolce masztu.

Zastosowanie – Gdzie pracuje Typ LL?

• Logistyka Wewnętrzna: Elektryczne wózki paletowe i sztaplarki (Reach Truck).

• Przemysł Drzewny: Mechanizmy docisku i posuwu w trakach.

• Obróbka Metalu: Przeciwwagi głowic w frezarkach bramowych.

• Motoryzacja: Podnośniki samochodowe (dwukolumnowe).

FAQ – Najczęściej zadawane pytania

Czy mogę zamienić łańcuch LL na BL? Absolutnie NIE. Mimo że podziałka może być podobna (np. 1 cal), średnica sworznia i szerokość łańcucha są inne. Łańcuch nie będzie pasował do rolek masztu i uchwytów (kotw). Zawsze wymieniaj łańcuch na ten sam typ, jaki przewidział producent maszyny.

Jak zmierzyć kombinację płytek (Lacing)? To najczęstszy błąd. Nie licz wszystkich płytek w rzędzie!

• Spójrz na sworzeń z boku.

• Policz płytki, które są "na zewnątrz" (te, w których sworzeń jest zakuty) – np. 4 płytki.

• Policz płytki "w środku" (te, które obracają się na sworzniu) – np. 4 płytki.

• Wynik: Kombinacja 4x4.

Czy do łańcucha potrzebuję certyfikatu? W Polsce, jeśli urządzenie podlega pod UDT (np. wózek widłowy), certyfikat jest obowiązkowy. Dostarczamy atest 2.1 lub 3.1 (zależnie od producenta), potwierdzający siłę zrywającą danej partii. Przechowuj go dla inspektora!
