Łożyska Igiełkowe Wzdłużne – Maksymalna Nośność w Minimalnej Przestrzeni
Łożyska igiełkowe wzdłużne (często nazywane łożyskami płaskimi lub oporowymi igiełkowymi) to rozwiązanie konstrukcyjne stosowane tam, gdzie tradycyjne łożyska kulkowe wzdłużne są zbyt wysokie. Składają się one z koszyka z igiełkami (złożenie igiełkowe) oraz opcjonalnych pierścieni bieżni. Ich unikalną cechą jest ekstremalnie niska wysokość przekroju (często zaledwie 2-3 mm), co pozwala na montaż w miejscach, gdzie wcześniej stosowano jedynie podkładki ślizgowe.
W DAKAM oferujemy najszerszy wybór złożeń i podkładek od niekwestionowanych liderów technologii igiełkowej: INA (Schaeffler), SKF, NTN, IKO oraz NSK. Wybór tych marek to gwarancja precyzji wykonania igiełek, co zapobiega ich blokowaniu się i przegrzewaniu.
Królowie Technologii Igiełkowej: INA, SKF, NTN, IKO
W łożyskach igiełkowych precyzja sortowania igiełek (tolerancja średnicy rzędu mikrometrów) decyduje o równomiernym rozkładzie obciążenia. Tanie zamienniki często mają igiełki o różnej średnicy, co prowadzi do szybkiego zniszczenia bieżni.
-
INA (Niemcy): Część grupy Schaeffler. Wynalazca i absolutny lider rynku łożysk igiełkowych. Złożenia AXK marki INA to światowy standard jakości, oferujący najwyższą nośność przy minimalnych wymiarach.
-
SKF (Szwecja): Oferuje łożyska igiełkowe o zoptymalizowanym profilu styku, co redukuje naprężenia krawędziowe i wydłuża żywotność w trudnych warunkach.
-
NTN & IKO (Japonia): Japońscy specjaliści od miniaturyzacji. Ich łożyska igiełkowe są powszechnie stosowane w japońskich motocyklach, elektronarzędziach i automatyce przemysłowej.

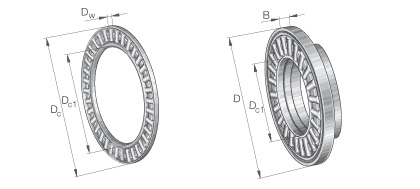

Budowa i Komponenty – Jak skompletować łożysko?
Łożyska igiełkowe wzdłużne to system modułowy. W zależności od twardości powierzchni współpracujących w Twojej maszynie, możesz potrzebować różnych elementów:
| Element | Oznaczenie (typowe) | Opis i Funkcja |
| Złożenie igiełkowe | AXK | Główny element łożyska. Koszyk z igiełkami. Jeśli powierzchnie wału i obudowy są hartowane i szlifowane, AXK może pracować samodzielnie (bez podkładek). |
| Podkładka cienka | AS | Cienka (ok. 1 mm) blaszana podkładka utwardzana. Stosowana, gdy części maszyny nie są hartowane, ale mamy bardzo mało miejsca. |
| Podkładka masywna | LS / WS / GS | Sztywna, szlifowana bieżnia łożyskowa. WS (centrowana na wale), GS (centrowana w oprawie) lub uniwersalna LS. |
Gdzie stosuje się łożyska igiełkowe wzdłużne?
Dzięki swojej płaskiej budowie, łożyska te są ratunkiem dla konstruktorów w:
-
Skrzyniach biegów i reduktorach: Jako łożyska dystansowe i oporowe między kołami zębatymi.
-
Sprężarkach klimatyzacji: Gdzie liczy się każdy milimetr długości korpusu.
-
Pompach hydraulicznych: Przejmowanie sił osiowych od tłoczków.
-
Zaworach i siłownikach: Zapewnienie płynnego ruchu pokrętła/trzpienia pod obciążeniem.
FAQ – Najczęściej zadawane pytania
Czy muszę kupować podkładki (AS/LS) do łożyska AXK?
Nie zawsze. Jeśli powierzchnia, po której będą toczyć się igiełki (np. czoło koła zębatego), jest hartowana (min. 58 HRC) i szlifowana, podkładki są zbędne. Jeśli powierzchnia jest miękka, podkładki są konieczne, inaczej igiełki "wygryzą" materiał.
Czym różni się seria AXK od serii 811/812?
Seria AXK to łożyska z koszykiem z tworzywa lub blachy, o bardzo małej grubości igiełek (najcieńsze). Serie 811 i 812 to łożyska igiełkowe/walcowe wzdłużne masywne, przeznaczone do znacznie większych obciążeń, posiadające grubsze wałeczki.
Jaki smar stosować do łożysk igiełkowych?
Łożyska te wymagają smarów o dobrej przyczepności i odporności na wyciskanie. Ze względu na dużą powierzchnię styku igiełek, tarcie jest tu wyższe niż w łożyskach kulkowych. Zalecamy smary litowe z dodatkami EP, dostępne w ofercie INA/FAG.
Profesjonalne Doradztwo Techniczne
Kompletowanie zestawu (AXK + 2x AS czy AXK + WS + GS?) bywa mylące. Nasi specjaliści pomogą Ci dobrać odpowiednią konfigurację pierścieni do Twojego urządzenia.
