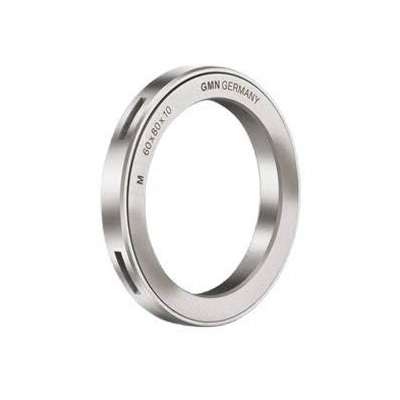

Kluczowe atuty bezstykowych uszczelnień GMN

• Żywotność absolutna (Brak zużycia): Ponieważ pierścienie nie ocierają się o siebie, uszczelnienie fizycznie się nie zużywa. Jeśli nie ulegnie uszkodzeniu mechanicznemu (np. uderzeniu), działa wiecznie. Zmieniasz tylko łożyska.

• Praca "na zimno": Zero tarcia oznacza zero generowanego ciepła. To absolutnie kluczowe we wrzecionach CNC, gdzie każdy stopień Celsjusza rozszerza stal i niszczy mikrometryczną precyzję obróbki detalu.

• Nieograniczone obroty (RPM): Prędkość obrotowa układu jest limitowana wyłącznie możliwościami zamontowanych łożysk. Samo uszczelnienie GMN nie stawia absolutnie żadnych barier prędkości.

• Brak strat mocy silnika: Tradycyjne uszczelniacze wargowe mocno hamują wał (tzw. moment tarcia). Uszczelnienia labiryntowe pozwalają silnikowi przenieść 100% swojej mocy bezpośrednio na narzędzie skrawające.

3. Tabela: Typologia Geometrii GMN (Zrozumieć labirynt)

GMN oferuje różne profile "labiryntów" w zależności od środowiska, w jakim pracuje głowica. Co wybrać do konkretnego ataku chłodziwa?

Wskazówka Eksperta

Złudzenie Powodzi na Postoju: "Wykonaliśmy kapitalny remont wrzeciona frezarki, założyliśmy piękne, nowe uszczelnienia labiryntowe GMN Typ M. Złożyliśmy głowicę i wsadziliśmy do maszyny. Podczas testów wał kręcił się na 15 000 obrotów – wszystko super, ani kropla nie weszła do środka. Operator zatrzymał maszynę, ale zapomniał wyłączyć pompę chłodziwa. Strumień z węża przez 5 minut lał się bezpośrednio na STOJĄCE wrzeciono. Kiedy ruszyliśmy ponownie, usłyszeliśmy potworny zgrzyt... Chłodziwo zalało i wymyło smar z łożysk!"

Mechanik i operator nie zrozumieli fundamentalnej słabości fizyki bezstykowej: labirynt nie ma siły, kiedy stoi w miejscu!

Błąd: Bezpośrednie narażenie nieruchomego uszczelnienia labiryntowego na zalewanie cieczą pod ciśnieniem.

Rada UR: Uszczelnienie labiryntowe to tarcza kinetyczna. Ono odpycha płyny siłą odśrodkową. Kiedy maszyna nie pracuje (wał stoi), między pierścieniami znajduje się otwarta, mikroskopijna szczelina powietrzna. Jeśli w tym momencie skierujesz na głowicę bezpośredni, ciśnieniowy strumień chłodziwa z dyszy, woda przejdzie przez labirynt i zaleje łożyska grawitacyjnie! W systemach CNC z labiryntami GMN należy bezwzględnie tak ustawić dysze chłodziwa (lub napisać makro w PLC), aby strumień nigdy nie uderzał prostopadle w czoło uszczelnienia, a pompy myjące wyłączały się wraz z zatrzymaniem rotacji wrzeciona!

Otwór drenażowy – Błąd montażowy, który kosztuje majątek

Najbardziej dramatyczne i kosztowne błędy w Utrzymaniu Ruchu wynikają z pominięcia małych detali. Kiedy wyciągniesz zewnętrzny pierścień uszczelnienia GMN z pudełka, zauważysz, że na jego krawędzi lub w dole labiryntu często znajduje się małe, sfrezowane wycięcie lub otwór. Niedoświadczony mechanik wbija pierścień do oprawy w losowej pozycji, uderzając młotkiem przez tuleję. To wyrok na wrzeciono.

Czym jest ten otwór? To kanał drenażowy (odpływowy). Ponieważ labirynt nie jest hermetyczny, zawsze istnieje szansa, że podczas postoju maszyny kilka kropel chłodziwa spłynie rurkami lub grawitacyjnie do wewnątrz korpusu. Otwór ten został zaprojektowany po to, aby zebrać te zbłąkane krople i odprowadzić je na zewnątrz, całkowicie omijając łożyska.

Jeżeli mechanik wprasuje pierścień zewnętrzny GMN w taki sposób, że otwór drenażowy znajdzie się na górze (na godzinie 12:00), zbłąkane chłodziwo wypełni kanał labiryntu jak wannę, a gdy poziom cieczy się podniesie – przeleje się prosto do kulek! Święta zasada montażu uszczelnień GMN brzmi: Pierścień stacjonarny musi zostać osadzony tak, aby nacięcie drenażowe znajdowało się zawsze idealnie na dole, na godzinie 6:00 w stosunku do siły grawitacji!
