Kluczowe atuty łożysk stożkowych

• Mistrzostwo Obciążeń Złożonych: Dzięki nachyleniu bieżni, łożysko to przenosi gigantyczne naciski promieniowe przy jednoczesnym, równie dużym obciążeniu osiowym. Im większy kąt nachylenia stożka, tym większa nośność wzdłużna!

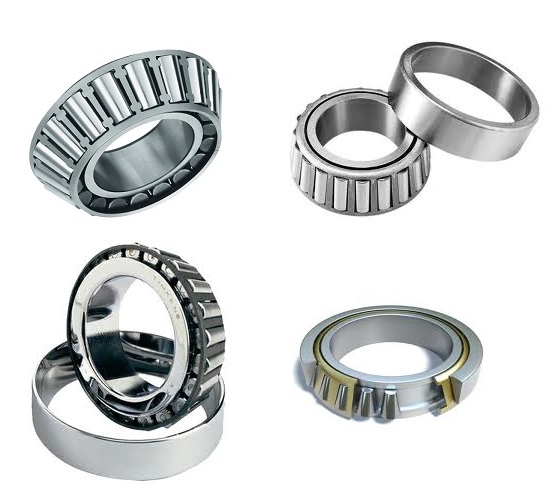

• Konstrukcja Rozłączna (Cup & Cone): W przeciwieństwie do łożysk kulkowych, łożysko stożkowe składa się z dwóch niezależnych części: pierścienia zewnętrznego (bieżni) i zespołu wewnętrznego (koszyka z wałeczkami i pierścieniem wewnętrznym). Pozwala to na osobny montaż wału i oprawy maszyny!

• Styk Liniowy: Elementy toczne przylegają do bieżni długą linią, a nie punktowo. To drastycznie zwiększa ich nośność i odporność na uderzenia (np. zjawisko wpadnięcia koła w wyrwę przy dużej prędkości).

• Możliwość regulacji luzu: W łożyskach kulkowych luz jest fabrycznie nadany (np. C3). Łożyska stożkowe zawsze montuje się parami (naprzeciw siebie) – to od mechanika dokręcającego nakrętkę zależy, jaki luz roboczy lub napięcie wstępne zostanie nadane w węźle!

• Gigantyczna sztywność układu: Zastosowanie układu "O" (rozbieżnego) na krótkim wale maszyny gwarantuje niesamowitą sztywność wzdłużną i poprzeczną, niezbędną we wrzecionach maszyn CNC i stołach obrotowych.

Wskazówka Eksperta

Złudzenie Ciasnego Gwintu: "Wymieniałem łożyska stożkowe w piaście dużej przyczepy rolniczej. Skoro są pancerne, założyłem klucz z rurą i dociągnąłem centralną nakrętkę osi z całej siły, blokując koło na sztywno, żeby nie miało bicia. Przyczepa wyjechała w pole, a po 10 kilometrach piasta stanęła w ogniu i oderwała się od osi!"

Mechanik, przyzwyczajony do łożysk kulkowych (które dociąga się do oporu), popełnia absolutnie najczęstszy, fatalny błąd w mechanice. Skręca parę łożysk stożkowych "na amen", całkowicie kasując ich luz osiowy. Powstaje niszczące napięcie wstępne. Kiedy łożysko podczas jazdy minimalnie się nagrzewa, stal rozszerza się cieplnie. Ponieważ wałeczki zostały ściśnięte bez grama tolerancji, ciśnienie wewnątrz rośnie wykładniczo, zrywając film olejowy i topiąc stal.

Błąd: Całkowite wyeliminowanie luzu (tzw. endplay) podczas dokręcania pary łożysk stożkowych!

Rada UR: Regulacja luzu w łożyskach stożkowych to precyzyjna sztuka! Po zamontowaniu i lekkim dociągnięciu nakrętki, powinieneś zamocować Czujnik Zegarowy na wale. Następnie pchasz i ciągniesz piastę (lub wał) do siebie i od siebie. Tarcza czujnika musi pokazać ułamek milimetra ruchu wzdłużnego (tzw. Endplay, zazwyczaj pomiędzy 0.05 a 0.15 mm w zależności od specyfikacji maszyny). Jeśli dociągniesz nakrętkę za mocno – musisz ją lekko cofnąć! Lepiej zostawić minimalnie za duży luz, niż spalić węzeł napięciem ujemnym!

Wymiary calowe vs. metryczne – Dlaczego "Kubek" i "Stożek" mają inne numery?

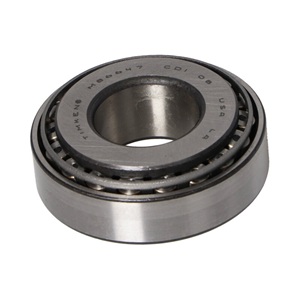

Większość mechaników jest przyzwyczajona do europejskich standardów ISO (np. łożyska o oznaczeniu 32208), gdzie w jednym, kartonowym pudełku otrzymują kompletne łożysko. Jednak świat łożysk stożkowych opiera się na potężnym dziedzictwie wymiarów anglosaskich (calowych), których absolutnym królem jest marka Timken.

System calowy może na początku wprawiać w zakłopotanie. Dlaczego? Ponieważ pierścień zewnętrzny (nazywany powszechnie "Kubkiem" / Cup) i zespół wewnętrzny z koszykiem (nazywany "Stożkiem" / Cone) posiadają dwa oddzielne numery katalogowe! Przykładowo, popularne łożysko do maszyny rolniczej to w rzeczywistości zestawienie Stożka o numerze LM11949 oraz Kubka o numerze LM11910.

Takie rozwiązanie to inżynieryjny majstersztyk, który daje konstruktorom ogromną elastyczność. Ten sam koszyk z wałeczkami (Cone) może zostać sparowany z wieloma różnymi pierścieniami zewnętrznymi (Cup) – grubszymi, szerszymi lub posiadającymi zewnętrzny kołnierz, jeśli wymusza to specyficzna obudowa amerykańskiej czy brytyjskiej przekładni. Kupując łożyska calowe na naszym sklepie, dokładnie sprawdzaj, czy zamawiasz pojedynczy element, czy kompletny, dedykowany zestaw!
