Klucze nasadowe SKF TMFS – Precyzja pod kontrolą dynamometru
Montaż łożysk tocznych na wałach stożkowych lub na tulejach wciąganych (seria H) to operacja wymagająca najwyższego skupienia. Dokręcając nakrętkę łożyskową (np. typu KM), wpychasz łożysko na stożek, co powoduje jego "puchnięcie" i zmniejszanie się wewnętrznego luzu roboczego. Tradycyjne, płaskie klucze hakowe sprawdzają się przy prostych naprawach, ale mają dwie krytyczne wady: wymagają mnóstwa miejsca dookoła wału (na ruch rękojeścią) i nie pozwalają na łatwe podpięcie klucza dynamometrycznego. Szwedzki lider stworzył odpowiedź na ten problem: Klucze nasadowe SKF z serii TMFS.

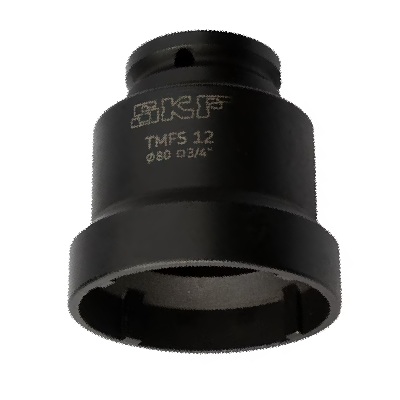

Klucz TMFS wygląda jak potężna nasadka do kół samochodowych, ale wewnątrz posiada precyzyjnie frezowane, stalowe zęby. Nasadkę tę nakładasz na nakrętkę łożyskową idealnie w osi wału. Dzięki znormalizowanemu gniazdu napędowemu (1/2", 3/4" lub 1"), możesz podpiąć do niej standardową grzechotkę, a co najważniejsze – profesjonalny klucz dynamometryczny. Pozwala to na zastosowanie metody dokładnego momentu obrotowego. Narzędzie sprawdza się wybitnie w oprawach dzielonych (np. SKF SNL) lub maszynach o bardzo zwartej architekturze, gdzie po prostu nie ma fizycznego miejsca na "machanie" długim kluczem hakowym.
Kluczowe atuty nasadek łożyskowych SKF TMFS
-
Współpraca z Dynamometrem: Znormalizowane gniazdo na kwadrat pozwala na precyzyjne odczyty siły naciągu. Zapomnij o przeciągniętych gwintach i zmiażdżonych luzach wewnętrznych łożyska!
-
Osiowe przyłożenie siły: Klucz hakowy zawsze ciągnie nakrętkę "na bok", wyginając ją na gwincie. Nasadka TMFS obejmuje nakrętkę z każdej strony równomiernie, chroniąc jej profil przed zablokowaniem na wale.
-
Praca w ciasnych oprawach (Ślepe otwory): Nasadka potrzebuje do pracy zaledwie kilku milimetrów luzu promieniowego dookoła nakrętki. Mechanik obsługuje ją od czoła (od przodu), a nie z boku maszyny.
-
Ochrona rzeźby nakrętki: Tradycyjne klucze często wyślizgują się z rowków, wyłamując stalowe zęby nakrętki KM. Profil TMFS rygluje się we wszystkich rowkach jednocześnie, gwarantując bezpieczne i twarde połączenie.
Zestawienie dla profesjonalistów. Zobacz, w jakim zakresie operuje system nasadowy SKF:
| Cecha Systemu | Specyfikacja SKF TMFS | Znaczenie w warsztacie |
| Zakres Obsługiwanych Rozmiarów | Od TMFS 0 do TMFS 20 | Pokrywa najpopularniejsze nakrętki na wałach o średnicach gwintu od 10 mm do 100 mm. |
| Typy Obsługiwanych Nakrętek | KM, KMK, KMFE, KMT, seria DIN 981 | Uniwersalność – jeden klucz obsłuży zarówno nakrętki z podkładkami MB, jak i samoblokujące. |
| Rozmiar Gniazda (Zabieraka) | 1/2" (do TMFS 6), 3/4" (do TMFS 13), 1" (od TMFS 14) | Gwarantuje, że siła przyłożona przez klucz napędowy nie zerwie gniazda nasadki przy dużych średnicach. |
| Możliwość Użycia Elektronarzędzi | Tak (Klucze udarowe przy demontażu) | Pozwala na błyskawiczne zrzucenie starych, zardzewiałych nakrętek za pomocą wkrętarki udarowej. |
Wskazówka Eksperta
Złudzenie "Tępego Przecinaka": "Wymienialiśmy łożysko baryłkowe na wale wentylatora w elektrociepłowni. Łożysko siedziało w ciasnej oprawie kołnierzowej. Mechanik, widząc, że zwykły klucz hakowy nie mieści się między wałem a obudową, sięgnął po 'klasykę' – długi, płaski śrubokręt udarowy i ciężki młotek. Zaparł śrubokręt o ząb nowej nakrętki KM i zaczął ją wbijać, żeby zacisnąć tuleję wciąganą. Przy trzecim uderzeniu ząb nakrętki pękł, a stalowy, twardy odłamek wpadł prosto w otwarte łożysko baryłkowe. Maszyna ruszyła, po godzinie odłamek zmielił koszyk łożyska, a wał wentylatora wygiął się od temperatury!"
Mechanik zastosował archaiczną, uderzeniową metodę montażu, generując śmiertelne zagrożenie w postaci latających odłamków stali łożyskowej.
Błąd: Dokręcanie i luzowanie nakrętek łożyskowych przy użyciu pobijaków, przecinaków i młotków.
Rada UR: Nakrętka KM to nie jest kowadło! Jeśli pracujesz w zabudowanej oprawie (np. reduktory, obudowy wentylatorów), jedynym dopuszczalnym inżynieryjnie narzędziem jest nasadka SKF TMFS. Zakładasz ją od frontu, podpinasz przedłużkę i klucz grzechotkowy. Operujesz w pełni sterylnie, bez uderzeń i bez generowania opiłków, które mogłyby wpaść w smar nowiutkiego łożyska. Jeśli kiedykolwiek zobaczysz na swoim zakładzie mechanika z młotkiem i dłutem nad nakrętką łożyskową – natychmiast zatrzymaj pracę!
Redukcja luzu wewnętrznego – dlaczego nie zrobisz tego precyzyjnie bez klucza dynamometrycznego?
Kiedy zakładasz łożysko (np. baryłkowe) z otworem stożkowym na gładki wał za pomocą tulei wciąganej (seria H), łożysko "wspina się" po stożku pod wpływem dokręcania nakrętki KM. To wspinanie powoduje, że pierścień wewnętrzny łożyska powiększa się, zmniejszając odległość między bieżnią a kuleczkami/baryłkami. Ten proces nazywamy redukcją luzu wewnętrznego.
Jeśli użyjesz zwykłego klucza hakowego i dokręcisz nakrętkę "na oko", najprawdopodobniej skasujesz ten luz do zera. Po uruchomieniu maszyny, gdy łożysko nabierze temperatury i dodatkowo się rozszerzy, zablokuje się (zatrze) na amen. Instrukcje SKF i Timken dokładnie określają kąt obrotu nakrętki lub wymaganą siłę w Newtonometrach (Nm) dla danego łożyska.
Używając nasadki SKF TMFS, możesz zapiąć do niej skalibrowany klucz dynamometryczny. Wiesz dokładnie, z jaką siłą pchasz łożysko na stożek. To jedyna metoda pozwalająca na kontrolowany i powtarzalny montaż seryjny napędów obiegowych, pomp i wentylatorów bez ryzyka zatarcia maszyny w pierwszych minutach pracy!
