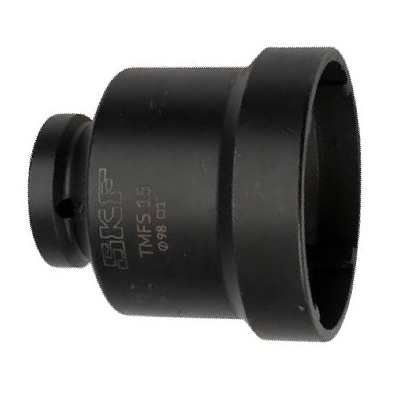

Kluczowe atuty nasadki SKF TMFS 15

• Osiowy docisk przy gabarycie 98 mm: Zamiast działać na nakrętkę z jednej strony (co powoduje jej "koszenie" na gwincie wału), nasadka pcha ją równomiernie. Gwint M75x2 nie zaciera się, a opór wynika wyłącznie z wciskania łożyska na stożek!

• Pancerne złącze 1 cal: Narzędzie zaprojektowane dla mechaniki ciężkiej. Gniazdo 1" gwarantuje, że przyłożenie momentów rzędu 1000 Nm nie ukręci zabieraka i nie rozerwie narzędzia na hali.

• Ergonomia w potężnych oprawach: Łożyska 75 mm montuje się najczęściej w gigantycznych oprawach (np. SNL 516). Przestrzeń między nakrętką a żeliwną krawędzią oprawy jest tak mała, że klucz hakowy obciera o odlew. TMFS 15 rozwiązuje ten problem, operując od czoła!

• Ochrona nacięć blokujących: Czysty chwyt zapobiega spłaszczaniu miękkiej krawędzi nakrętki, co jest kluczowe dla bezproblemowego zagięcia podkładki zębatej MB 15.

Waga ultraciężka nie wybacza szacowania "na oko". Zobacz, z czym współpracuje ten gigant:

Wskazówka Eksperta

Złudzenie Grubego Pierścienia: "W hucie mechanicy dokręcali łożysko wahliwe na wał 75 mm bębna napędowego. Nakrętka KM 15 ma 98 mm średnicy zewnętrznej, więc z boku wygląda jak masywny kawał pancernej rury. Mechanik zablokował na niej gigantyczny klucz pazurowy (hakowy) i pociągnął. Gdy opór wzrósł, zawołał drugiego kolegę i razem powiesili się na dwumetrowej rurze nasadzonej na klucz. Nagle rozległ się potężny pisk metalu trącego o metal. Mechanicy usunęli całkowicie luz w łożysku, ale nakrętka... zacięła się na wale na dobre! Co się stało? Ciągnąc za jeden pazur ze statyczną siłą niemal tony, zgnietli nakrętkę w owal. Nakrętka przy 98 mm OD i 75 mm ID ma cienką ściankę! Owalna nakrętka wbiła się w gwint M75, a zjawisko tzw. zatarcia na zimno (galling) całkowicie zespawało ją z głównym wałem maszyny!"

Mechanicy zignorowali geometrię elementów cienkościennych, traktując 10-centymetrową nakrętkę jak pełen blok żeliwa, co doprowadziło do jej promieniowego zgniecenia pod wpływem siły bocznej.

Błąd: Używanie narzędzi bocznych (pazurowych) na długich przedłużkach na nakrętkach wielkogabarytowych o relatywnie cienkiej ściance (duża różnica między średnicą zewnętrzną a gwintem wewnętrznym).

Rada UR: Im większa średnica nakrętki KM, tym bardziej zachowuje się ona jak aluminiowa obręcz, a nie stalowy blok! Jeśli pociągniesz z ogromną siłą tylko z jednej strony, ścianka ustąpi, zrobi się jajo i zniszczysz wał warty kilkadziesiąt tysięcy. Nasadka SKF TMFS 15 otacza te 98 milimetrów dookoła, naciskając na 4 wpusty równocześnie, PCHAJĄC nakrętkę, a nie ŚCISKAJĄC ją! To jedyna metoda obrony przed zgnieceniem i zatarciem tak dużego rygla obrotowego.

Tuleja wciągana H315 – dlaczego na wale 75 mm smar antyfrettingowy to absolutny wymóg?

W przypadku wałów od 70-75 mm wzwyż, montaż precyzyjnych łożysk baryłkowych odbywa się w zasadzie wyłącznie za pomocą metody Drive-up (kąta obrotu) lub z użyciem szczelinomierza. Mechanik wciska łożysko (np. 22215 K) na stożek tulei H315, aby drastycznie zredukować jego luz wewnętrzny i zablokować je mocarnym uściskiem na gołym wale.

Na tym gabarycie pojawia się jednak cichy wróg: powierzchnia kontaktu. Powierzchnia tarcia między grubym gwincie M75x2 a nakrętką KM 15, połączona z tarciem czoła nakrętki o stalowe łożysko, jest tak ogromna, że wygenerowany opór cieplny powoduje mikrozgrzewy (tzw. galling). Nawet jeśli używasz pancernej nasadki 1-calowej SKF TMFS 15, nakręcenie jej na suchy, stalowy gwint będzie mordęgą dla Ciebie i dla klucza dynamometrycznego, a pomiar siły będzie całkowicie błędny.

Złotą zasadą Utrzymania Ruchu przy tym rozmiarze jest obfite nałożenie pasty z dwusiarczkiem molibdenu (np. SKF LGAF 3E) na gwint tulei H315, wał oraz, co najważniejsze, na powierzchnię styku nakrętki z łożyskiem! Dopiero taki poślizg, połączony z idealnie osiowym naciskiem nasadki, pozwala gładko i bez wysiłku dociągnąć te potężne zwały stali.
