Guma (Neopren/EPDM) czy Poliuretan (PU) – co wybrać do swojej maszyny?

Dobór odpowiedniego pasa zębatego zaczyna się od analizy środowiska pracy i charakterystyki obciążenia:

• Pasy zębate gumowe (Neopren / Chloropren / HNBR): Wyposażone w kord z włókna szklanego (lub aramidowego w wersjach wzmocnionych) oraz tkaninę nylonową chroniącą zęby przed ścieraniem. Doskonale tłumią obciążenia udarowe, pracują cicho i świetnie sprawdzają się w głównych napędach maszyn o dużych mocach (profile HTD, STD, RPP oraz calowe MXL, XL, L, H, XH).

• Pasy zębate poliuretanowe (PU): Zbrojone kordem stalowym lub kevlarowym. Charakteryzują się ekstremalną odpornością na ścieranie, oleje, smary, ozon oraz wiele agresywnych środków chemicznych. Nie brudzą i nie pylą, dlatego są niezastąpione w przemyśle spożywczym, farmaceutycznym, drzewnym oraz w precyzyjnych osiach liniowych i pozycjonujących (profile T, AT, ATP).

Kluczowe atuty napędów z pasami zębatymi

• 100% synchronizacji: Kształtowe zazębienie pasa z kołem zębatym całkowicie eliminuje zjawisko poślizgu, gwarantując idealną powtarzalność pozycjonowania.

• Bezobsługowość (Brak smarowania): W przeciwieństwie do łańcuchów rolkowych, pasy zębate nie wymagają smarowania, co obniża koszty eksploatacji i pozwala na pracę w strefach o wysokim rygorze czystości.

• Mniejsze obciążenie łożysk: Przekładnia zębata nie wymaga tak dużego napięcia wstępnego jak pasy klinowe (które działają wyłącznie poprzez siłę tarcia). Mniejszy naciąg to niższe siły promieniowe działające na czopy wałów i wielokrotnie dłuższa żywotność łożysk!

• Stała długość w czasie: Nowoczesne kordy z włókna szklanego i stali praktycznie nie ulegają wydłużeniu eksploatacyjnemu, eliminując konieczność częstego korygowania napięcia.

Każdy profil zęba został zaprojektowany do nieco innych zadań. Sprawdź, co kryje się za oznaczeniami katalogowymi:

Wskazówka Eksperta

Błąd "Łomu i Złudnego Naciągu": Podczas wymiany pasa zębatego HTD 8M w napędzie wentylatora, mechanik postanowił ułatwić sobie pracę. Zamiast poluzować śruby silnika i zmniejszyć rozstaw osi, podważył pas dużym wkrętakiem i "wkręcił" go na siłę przez obrzeże koła zębatego. Następnie naciągnął go z taką samą siłą, jak wcześniej pasy klinowe. Po dwóch dniach pracy nowy pas pękł w poprzek, jak przecięty nożem. Dlaczego? Kord z włókna szklanego jest niezwykle wytrzymały na rozciąganie, ale bardzo wrażliwy na zginanie pod ostrym kątem (karbowanie). Podważenie pasa łomem złamało wewnętrzne włókna nośne jeszcze przed uruchomieniem maszyny, a nadmierny naciąg dokończył dzieła.

• Błąd: Zakładanie pasa zębatego "na siłę" przez kołnierze kół (przy użyciu łyżek, wkrętaków) oraz traktowanie go naciągiem właściwym dla pasów ciernych (klinowych).

• Rada UR: Pasy zębate zakładamy wyłącznie ręcznie, po uprzednim zredukowaniu odległości między osiami kół! Nigdy nie zginaj pasa zębatego w "ósemkę" i nie łam go pod ostrym kątem (szczególnie wersji z kordem szklanym). Do kontroli napięcia używaj przyrządów akustycznych (mierników częstotliwości drgań), które pozwalają ustawić napięcie z dokładnością fabryczną, chroniąc zarówno kord pasa, jak i ułożyskowanie wału.

Kiedy wymienić koła zębate wraz z pasem synchronicznym?

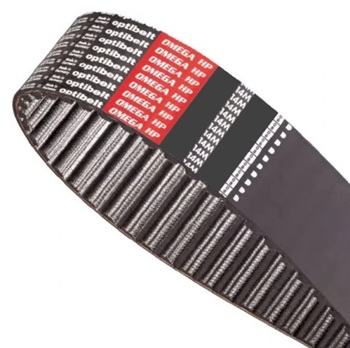

Nawet najdroższy, wzmacniany pas zębaty (np. z serii Optibelt OMEGA HP czy Gates Poly Chain GT Carbon) ulegnie przedwczesnemu zniszczeniu, jeśli zostanie założony na wyeksploatowane koła pasowe. Podczas pracy w zapylonym środowisku drobiny ścierniwa osadzają się we wrębach kół, działając jak papier ścierny. Z czasem profil zęba na kole (szczególnie wykonanym ze stopów aluminium lub żeliwa) ulega podcięciu i wyostrzeniu.

Zużyte koło zębate nie rozkłada siły równomiernie na całą powierzchnię boczną zęba pasa, lecz koncentruje naprężenia u jego podstawy, prowadząc do szybkiego ścinania zębów (tzw. tooth shear). Złota zasada Utrzymania Ruchu mówi: wymieniaj koła zębate co każdą drugą lub trzecią wymianę pasa, a także zawsze wtedy, gdy zauważysz błyszczące, wytarte ścianki boczne wrębów lub wygięte obrzeża prowadzące (flansze).
