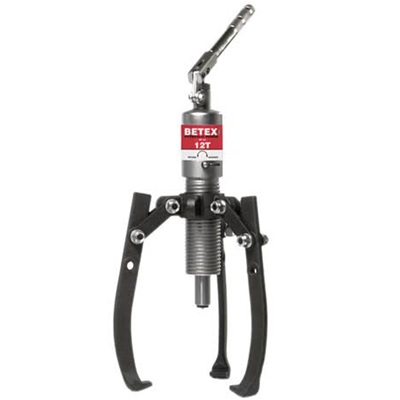

Ściągacz hydrauliczny BETEX HP 123 (Schaeffler) – 12 Ton absolutnej potęgi
W przemyśle wydobywczym, hutnictwie i na walcarkach papieru nie ma miejsca na błędy. Zdejmowanie gigantycznych kół napędowych, kół zamachowych i wielkogabarytowych łożysk baryłkowych z wałów o średnicy powyżej 100 mm to operacja podwyższonego ryzyka. Używanie improwizowanych metod grozi zniszczeniem sprzętu wartego setki tysięcy złotych i stwarza śmiertelne zagrożenie dla brygady. Odpowiedzią na te wyzwania jest flagowy, kompaktowy tytan z rodziny Schaeffler Lifetime Solutions: Zintegrowany ściągacz hydrauliczny BETEX HP 123.
Generując monstrualną siłę 12 ton (120 kN), model HP 123 zrywa połączenia wciskowe zatarte dekadami pracy w pyle i wysokich temperaturach. Pomimo tak gigantycznej mocy, jest to wciąż urządzenie "All-in-One". Cała hydraulika (zbiornik, układ zaworów, pompa i siłownik główny) mieści się w jednym korpusie. Rozwiązanie to całkowicie eliminuje potrzebę stosowania zewnętrznych, wysokociśnieniowych węży hydraulicznych, które przy obciążeniu 12 ton stanowią słaby punkt całego układu. Z tym narzędziem jeden mechanik może w kontrolowany sposób zdemontować element, który dotychczas wymagał pracy całej zmiany i użycia suwnicy.
Kluczowe atuty ściągacza BETEX HP 123
-
120 kN osiowego ciągu: Potężna siła 12 ton, która z łatwością kruszy korozję frettingową i pokonuje opór największych pasowań ciasnych na wałach głównych.
-
Synergia Schaeffler: Narzędzie zintegrowane z ekosystemem FAG/INA. Zaprojektowane przez inżynierów, którzy znają budowę największych łożysk przemysłowych od podszewki.
-
Rozstaw ramion do blisko 400 mm: Gigantyczny zasięg operacyjny, pozwalający objąć ogromne piasty, sprzęgła kłowe i bębny wyciągowe (konfiguracja 2- lub 3-ramienna).
-
Zintegrowane bezpieczeństwo (Zero Węży): Brak zewnętrznych przewodów pod ciśnieniem 700 bar eliminuje ryzyko ich rozerwania i wtryśnięcia oleju pod skórę operatora. Zintegrowany zawór przeciążeniowy nie pozwoli Ci przekroczyć limitu 12 ton.
Gdy w grę wchodzi waga superciężka, liczby mówią same za siebie. Oto specyfikacja flagowca:
| Parametr Techniczny | Specyfikacja BETEX HP 123 (Bega/Schaeffler) | Znaczenie w ciężkim utrzymaniu ruchu |
| Maksymalna siła ściągająca | 12 Ton (120 kN) | Pozwala zrywać zapieczone zębate koła atakujące i sprzęgła silników dużej mocy. |
| Maksymalny rozstaw ramion | Ok. 380 mm | Masywny chwyt! Objemuje obwody, dla których dotychczas trzeba było ciąć detale palnikiem. |
| Głębokość chwytu (Zasięg) | 250 mm | Umożliwia swobodne dotarcie do łożyska osadzonego daleko za obrysem korpusu maszyny. |
| Skok tłoka hydraulicznego | 85 mm | Potężny margines płynnego posuwu, pozwalający na zsunięcie detalu jednym cyklem pompowania. |
| Waga kompletna | Ok. 16,0 kg | Ciężki sprzęt wymaga solidnej stali, ale wciąż jest to narzędzie przenośne dla jednego, silnego mechanika! |
Wskazówka Eksperta
Złudzenie Lewarka i Łańcuchów: "W elektrowni cieplnej trzeba było zdjąć połówkę sprzęgła palcowego o średnicy 350 mm z wału pompy. Mechanicy, nie mając ściągacza 12-tonowego, zbudowali konstrukcję z grubych łańcuchów, stalowej belki i standardowego lewarka hydraulicznego od ciężarówki (tzw. słupka). Zaczęli pompować. Zestaw naprężył się niesamowicie, aż nagle jedno z ogniw łańcucha pękło. Lewarek wystrzelił jak pocisk armatni, wybijając dziurę w murowanej ścianie hali zaledwie metr od głowy kierownika zmiany. Dlaczego? Lewarek z łańcuchami nie ma zdolności do samocentrowania siły, a łańcuchy poddane naprężeniom osiowym stają się nieprzewidywalnymi sprężynami!"
Mechanicy zignorowali absolutny priorytet bezpieczeństwa: kontrolę nad wektorem ogromnej siły.
Błąd: Budowanie "samoróbek" z zewnętrznych siłowników i łańcuchów/pasów do demontażu wielkogabarytowych elementów pasowanych ciasno.
Rada UR: 12 ton siły uciągu to waga średniego czołgu lekkiego! Taka moc musi być aplikowana tylko w idealnej, centrycznej osi, w pełni zamkniętym obwodzie narzędziowym. Ściągacz BETEX HP 123 posiada kute ramiona i precyzyjnie obrobione jarzmo, które same centrują wektor siły na wale maszyny. Dzięki zintegrowanej konstrukcji, układ naciska liniowo – nic się nie wygina, nie ma ryzyka wystrzelenia elementów w powietrze. Dźwignię obracasz jednym palcem, z dala od osi zrywanego detalu.
Dlaczego zintegrowana pompa to najbezpieczniejsze rozwiązanie przy 120 kN uciągu?
Przy użyciu potężnych ściągaczy modułowych z zewnętrznymi pompami, mechanik pracuje z wężami wypełnionymi olejem pod morderczym ciśnieniem (często 700 bar / 10 000 PSI). Głównym zagrożeniem przy awariach na rurociągach, młynach czy kruszarkach jest to, że zewnętrzny wąż może zahaczyć o ostre krawędzie obudowy lub zostać przygnieciony przez inny sprzęt. Pęknięcie węża pod ciśnieniem 700 bar może spowodować tzw. iniekcję hydrauliczną (wstrzyknięcie oleju przez skórę), co jest jednym z najcięższych urazów przemysłowych.
Projektanci Schaeffler w modelu BETEX HP 123 celowo użyli konstrukcji zintegrowanej (All-in-One). Ponieważ nie ma zewnętrznych węży, nie ma słabego punktu. Cały obieg wysokiego ciśnienia odbywa się wewnątrz pancernego bloku stalowego narzędzia. Dodatkowo wbudowany zawór bezpieczeństwa automatycznie "odpuści" olej z powrotem do zbiornika, jeśli opór przekroczy bezpieczną barierę projektową. Wybierając HP 123, wybierasz nie tylko skuteczność ściągania, ale przede wszystkim spokój i najwyższe rygory bezpieczeństwa BHP w swoim zakładzie pracy.
