Ściągacz hydrauliczny BETEX HP 43 – 4 tony płynnej, bezlitosnej siły
Demontaż zapieczonych łożysk, kół pasowych, sprzęgieł czy kół zębatych z wałów maszyn to jeden z najbardziej krytycznych momentów w pracy mechanika Utrzymania Ruchu. Używanie tradycyjnych, mechanicznych ściągaczy śrubowych przy mocno skorodowanych elementach wymaga użycia ogromnej siły fizycznej. Generuje to naprężenia skrętne, które często kończą się zerwaniem gwintu ściągacza lub, co gorsza, skrzywieniem osi samej maszyny. Holenderski producent BETEX rozwiązuje ten problem modelem HP 43 – profesjonalnym ściągaczem hydraulicznym generującym 4 tony (40 kN) idealnie osiowego ciągu.

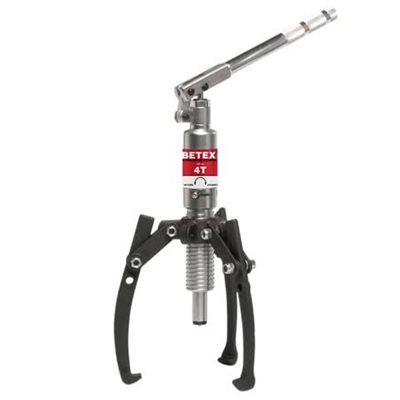

Model HP 43 to konstrukcja typu "All-in-One" (zintegrowana). W jednym, kompaktowym urządzeniu zamknięto hartowane łapy chwytające, potężny siłownik hydrauliczny oraz ręczną pompę z obrotową dźwignią. Nie potrzebujesz zewnętrznych węży wysokociśnieniowych, osobnych pomp ani skomplikowanych złączek. Bierzesz ściągacz w rękę, idziesz na awarię do najdalszego zakątka fabryki, zakładasz ramiona na łożysko i za pomocą kilku płynnych ruchów dźwigni zrywasz element, który oparłby się każdemu narzędziu mechanicznemu.
Kluczowe atuty ściągacza BETEX HP 43
-
Zintegrowany układ hydrauliczny: Brak plączących się węży i ryzyka wycieków na złączach. Pompujesz bezpośrednio na urządzeniu. Rączka pompy obraca się o 360°, co pozwala na pracę w ekstremalnie ciasnych przestrzeniach.
-
4 000 kilogramów uciągu bez wysiłku: Siła 4 ton pozwala na bezstresowe zrywanie łożysk z wałów silników elektrycznych, pomp i przekładni – wszystko przy użyciu siły jednej dłoni operatora.
-
Konwerter 2- i 3-ramienny: Głowica (jarzmo) pozwala na montaż trzech ramion (dla maksymalnej stabilności i równomiernego rozłożenia 4 ton siły na obwodzie) lub dwóch ramion (kiedy dostęp z boku obudowy maszyny jest mocno ograniczony).
-
Wbudowany zawór bezpieczeństwa: Zapomnij o pękających ramionach. Zintegrowany zawór przeciążeniowy automatycznie otwiera się, gdy siła przekroczy 4 tony, chroniąc urządzenie przed rozerwaniem, a mechanika przed odłamkami.
Zanim wyrwiesz kawałek żeliwa z maszyny, musisz znać zakres roboczy. Oto specyfikacja 4-tonowego tytana:
| Parametr Techniczny | Specyfikacja BETEX HP 43 | Znaczenie w ciężkim utrzymaniu ruchu |
| Maksymalna siła ściągająca | 4 Tony (40 kN) | Pozwala na zerwanie mocno zapieczonych ułożyskowań na wałach średniej wielkości (do ok. 60-80 mm średnicy wału). |
| Maksymalny rozstaw ramion | 275 mm | Złapiesz tym duże koła pasowe, sprzęgła kłowe i szerokie koła zębate zębate na zewnętrznym obwodzie. |
| Głębokość chwytu (Zasięg) | 190 mm | Pozwala sięgnąć do łożyska głęboko osadzonego na długim czopie wału, za obudową. |
| Skok tłoka hydraulicznego | 60 mm | 6 centymetrów płynnego posuwu wystarczy, aby "zerwać" zacisk, po czym element zsuwa się już swobodnie. |
| Waga kompletna | ok. 8,0 kg | Sprzęt na tyle ciężki, że gwarantuje potężną sztywność, ale na tyle lekki, by przenieść go w torbie narzędziowej bez wózka. |
Wskazówka Eksperta
Złudzenie Magicznego Młotka: "Podczas awarii głównej pompy wody lodowej, brygada musiała zdjąć żeliwne koło pasowe z wału silnika o mocy 30 kW. Założyli ciężki, 3-ramienny ściągacz mechaniczny. Dwóch ludzi ciągnęło metrową przedłużkę założoną na płaski klucz, a trzeci – zgodnie ze starą szkołą – uderzał 5-kilogramowym młotkiem centralnie w łeb śruby ściągacza, żeby 'wywołać wstrząs i odkleić rdzę'. Skutek? Koło zeszło, owszem. Ale uderzenia młota dosłownie rozklepały (zrobiły grzyba) z gwintowanego nakiełka na czole wału silnika. Kiedy przyszło do montażu nowego koła, nie dało się wkręcić śruby dociskowej. Wirnik silnika wartego 15 000 zł trafił do kosztownego tokarza na odbudowę osi."
Mechanicy użyli udaru wzdłużnego, który jest zabójczy dla precyzyjnie obrobionych końcówek wałów (nakiełków centrujących).
Błąd: Bicie młotkiem w śruby ściągaczy mechanicznych w celu "zruszenia" zapieczonych elementów.
Rada UR: Zapomnij o młotkach przy ściąganiu! Do ściągacza hydraulicznego BETEX HP 43 wkręcasz w środek zintegrowany, stożkowy kieł centrujący, który idealnie opiera się w otworze centrującym wału. Pompujesz dźwignią płynnie, bez żadnych wibracji i uderzeń. Siła 4 ton narasta powoli, całkowicie prostopadle. Nagle słyszysz głośny, metaliczny "strzał" – to moment, w którym rdza pęka na poziomie mikroskopijnym. Łożysko zsuwa się płynnie, a czoło wału (nakiełek) pozostaje w fabrycznym, nienaruszonym stanie!
Dlaczego siłownik hydrauliczny jest bezpieczniejszy od śruby rzymskiej (mechanicznej)?
W ściągaczach mechanicznych, im większy opór stawia zdejmowany element, tym większą siłę skrętną musisz przyłożyć do głównej śruby centralnej. Zjawisko to powoduje, że gwint zaczyna trzeć o siebie pod potężnym naciskiem, generując naprężenia, które często próbują obracać całe urządzenie (i ramiona) wokół osi wału. Może to doprowadzić do ześlizgnięcia się pazurów z krawędzi łożyska w ułamku sekundy, powodując wystrzelenie ciężkiego narzędzia w stronę mechanika.
W ściągaczu hydraulicznym BETEX HP 43 całkowicie wyeliminowano siłę skrętną podczas pracy pod obciążeniem. Śrubę centralną wkręcasz ręką tylko po to, by zgubić luz i oprzeć kieł o wał. Całą robotę wykonuje siłownik hydrauliczny, który wysuwa się idealnie osiowo, bez ruchu obrotowego. Dzięki temu ramiona (pazury) pozostają sztywne, zaciśnięte na elemencie i nie są narażone na siły skrętne, które mogłyby je zrzucić z rantu koła! Dodatkowo sprężynowy system powrotu tłoka sprawia, że po zwolnieniu zaworu ściągacz natychmiast jest gotowy do kolejnej pracy.
