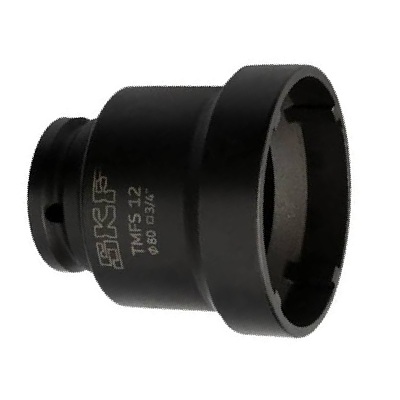

TMFS 12 SKF
Klucz nasadowy SKF TMFS 12 – Totalna dominacja na wale 60 mm
Oś obrotowa o średnicy 60 milimetrów to serce napędów, które przenoszą gigantyczne obciążenia tonażowe. Zabezpieczane na nich ułożyskowania (często potężne baryłki np. 22212 E czy 22312 E) wymagają użycia masywnej nakrętki łożyskowej KM 12. Zewnętrzna średnica tego rygla wynosi aż 80 milimetrów! Ze względu na ogromne siły tarcia powstające na grubym gwincie podczas wciskania łożyska na stożek tulei, używanie na tym etapie tradycyjnych kluczy pazurowych to skrajne ryzyko. Narzędzie łatwo wyskakuje z nacięcia, zagrażając operatorowi. Inżynierowie SKF rozwiązali ten problem, wypuszczając pancerną nasadkę osiową: SKF TMFS 12.
To solidny, monolityczny blok z hartowanej stali narzędziowej. Nasadka TMFS 12 zamyka 80-milimetrową nakrętkę w swoich czterech masywnych wpustach, obejmując ją idealnie od frontu maszyny. Napędzana ciężkim gniazdem przemysłowym 3/4 cala, pozwala na bezproblemowe zastosowanie długich dźwigni, pokręteł łamanych i wielkogabarytowych kluczy dynamometrycznych. Wektor siły dociska nakrętkę w 100% osiowo, co eliminuje odkształcanie zwojów, zapobiega zatarciom (galling) i gwarantuje płynną redukcję luzu promieniowego!
Kluczowe atuty nasadki SKF TMFS 12
-
Czteropunktowy potężny chwyt (80 mm): Zamiast obciążać jeden wyfrezowany rowek w nakrętce, narzędzie przenosi siłę na cztery strefy naraz. Nakrętka zachowuje idealny obwód okręgu, nie ulegając spłaszczeniu.
-
Przemysłowe gniazdo 3/4 cala: Złącze przygotowane na siły rzędu kilkuset Newtonometrów. Możesz bezpiecznie wpiąć w nie multiplikator (wzmacniacz momentu), niezbędny przy pracy na najcięższych wałach nośnych.
-
Czysty montaż w zabudowie: Wały 60 mm często pracują w głębokich, zamkniętych żeliwnych karterach (jak np. w pompach osadowych). TMFS 12 wprowadzona na przedłużce eliminuje potrzebę wolnego miejsca wokół obudowy.
-
Ochrona rzeźby zabezpieczenia MB 12: Czysty docisk nie kaleczy rowków nakrętki. Dzięki temu ząb zabezpieczający blaszkowej podkładki MB wchodzi w nacięcie bez oporu i bicia młotkiem, dając 100% pewności, że wał się nie rozkręci.
Tolerancje w ciężkim przemyśle muszą zgadzać się co do milimetra. Sprawdź specyfikację:
| Parametr Techniczny | Specyfikacja SKF TMFS 12 | Znaczenie w utrzymaniu ruchu |
| Dedykowany element | Nakrętka KM 12, KMK 12, KMT 12, seria DIN 981 | Masywny rygiel blokujący pracujący w najcięższych gałęziach przemysłu. |
| Gwint osi roboczej | M60 x 2,00 (Średnica wału 60 mm) | Potężny rdzeń o skoku 2.0 mm, generujący ogromne opory tarcia przy dociąganiu łożyska na tulei. |
| Średnica zewnętrzna nakrętki | 80 mm | Gabaryt krytyczny. Próba dokręcenia kluczem hakowym często kończy się ześlizgnięciem. |
| Gniazdo napędowe | Kwadrat 3/4" (19.0 mm) | Wymusza użycie ciężkiej artylerii ręcznej – bez przejściówek i ryzykownych adapterów. |
Wskazówka Eksperta
Złudzenie Cienkiej Ścianki: "W dużej przetwórni kruszywa brygada UR montowała łożysko wahliwe na osi przenośnika (wał 60 mm). Nakrętka KM 12 była duża (80 mm zewnętrznie). Ponieważ zgubili gdzieś klucz hakowy, jeden z mechaników wpadł na pomysł użycia potężnego, łańcuchowego klucza do rur (tzw. morsa łańcuchowego). Owinęli łańcuch wokół nakrętki, zablokowali z całej siły zębami o stal i pociągnęli z ramienia. Nakrętka dokręciła się bardzo ciasno. Po uruchomieniu, maszyna pracowała godzinę, zanim wał ukręcił się na gwincie! Dlaczego? Klucz łańcuchowy ścisnął obwód 80-milimetrowej, cienkościennej nakrętki z taką siłą, że wbił jej gwint w wał (powstał owal). Tarcie zniszczyło strukturę osi, prowadząc do błyskawicznego zmęczeniowego pęknięcia 60-milimetrowego wału!"
Mechanicy potraktowali nakrętkę łożyskową jak masywną rurę hydrauliczną, całkowicie ignorując fakt, że jest to element cienkościenny, podatny na promieniowe zgniecenie.
Błąd: Używanie narzędzi hydraulicznych zaciskających się na obwodzie (klucze do rur, łańcuchowe) do dokręcania wielkogabarytowych nakrętek łożyskowych.
Rada UR: Nakrętka KM 12 ma wprawdzie 80 mm średnicy zewnątrz, ale wewnątrz ma aż 60 mm! Oznacza to, że jej boczna ścianka jest relatywnie cienka. Zaciśnięcie na niej narzędzia hydraulicznego zawsze robi z niej jajo, które natychmiast wbija się w gwint wału! Zastosowanie nasadki SKF TMFS 12 to jedyna profesjonalna droga. Nasadka nie ściska nakrętki, lecz popycha ją wyfrezowanymi zębami za jej wzdłużne rowki. Kształt koła zostaje zachowany, a gwint M60 płynnie redukuje luzy wewnątrz oprawy.
Tuleja wciągana H312 i metoda kąta obrotu – jak poprawnie zamknąć węzeł na wale 60 mm?
Wał 60 milimetrów niemal zawsze występuje w asyście łożysk baryłkowych montowanych na tulejach wciąganych (takich jak H 312 czy H 212). Przy tych gabarytach łożyska są na tyle pancerne, że dokręcanie "na wyczucie ręki" zawsze kończy się tragedią – najczęściej mechanicznym spaleniem wskutek usunięcia całego luzu promieniowego i przegrzania smaru. Z kolei dokręcanie samym kluczem dynamometrycznym przy gwincie M60 bywa mylące z powodu oporów tarcia stal-stal.
SKF rekomenduje dla takich gabarytów metodę kąta dokręcania (Angle of Drive-up). Używając nasadki TMFS 12, dokręcasz łożysko tak, aby pewnie oparło się na stożku tulei. Zaznaczasz markerem pozycję zerową na nakrętce i wale. Następnie, opierając ciężkie pokrętło łamane (breaker bar 3/4") na nasadce TMFS, dokonujesz precyzyjnego obrotu o zadaną ilość stopni z tabeli (np. 120° dla określonego łożyska). Osiowy chwyt nasadki pozwala na precyzyjne odmierzenie kąta bez nerwowego spadania klucza po każdym ruchu ręką. To aptekarska precyzja w świecie tonowych nacisków!
