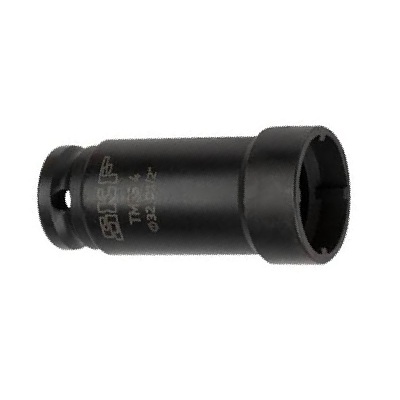

Kluczowe atuty nasadki SKF TMFS 4

• Idealne rozłożenie wektora siły: Czteropunktowy chwyt całkowicie eliminuje siłę gnącą (przekaszanie nakrętki), pozwalając na gładkie nałożenie nakrętki na gwint drobnozwojny M20 bez zjawiska "zakleszczenia".

• Bezpieczeństwo dłoni operatora: Przy średnicy 32 mm momenty dokręcania rosną. Płaski klucz hakowy, który "wyskoczy" z nacięcia, często kończy się krwawym urazem o ostre krawędzie odlewu maszyny. TMFS 4 siedzi na nakrętce jak pancerz.

• Praca w głębokich karterach: Zastosowanie nasadki z przedłużką z grzechotką eliminuje potrzebę wolnego miejsca wokół obudowy. Jeśli do nakrętki jest dostęp na wprost – wykonasz montaż bez demontażu osłon bocznych maszyny.

• Ochrona geometrii nakrętki KM: Twarde zęby nasadki nie wycierają (nie ścinają) krawędzi rowków, co pozwala na idealne wpasowanie zęba zewnętrznego podkładki zabezpieczającej MB 4.

Precyzyjna robota wymaga dokładnych danych. Zobacz, z czym współpracuje ten element z arsenału SKF:

Wskazówka Eksperta

Złudzenie "Twardej Sztuki": "Podczas remontu dmuchawy przemysłowej, mechanik musiał zablokować łożysko stożkowe na wale 20 mm. Widząc, że nakrętka KM 4 ma solidne 32 mm średnicy, uznał, że jest to już 'kawał stali'. Nie chciało mu się szukać klucza hakowego, więc złapał nakrętkę potężnym kluczem hydraulicznym (tzw. żabką) i ścisnął ramiona, by uzyskać tarcie na gładkiej powierzchni, a następnie z całej siły dokręcił. Nakrętka dokręciła się, ale wał zablokował się całkowicie, a nakrętki nie można było już odkręcić. Dlaczego? Potężny nacisk boczny szczęk żabki zdeformował (zgniótł w owal) cienkościenną nakrętkę KM 4. Zgnieciona nakrętka wbiła się w gwint M20, trwale łącząc się z osią napędową silnika!"

Mechanik zastosował narzędzie zaciskowe na elemencie cienkościennym, całkowicie niszcząc jego geometrię okręgu pod wpływem nacisku promieniowego.

Błąd: Używanie narzędzi zaciskowych (kluczy do rur, szczypiec Morse'a) do dokręcania lub luzowania nakrętek łożyskowych, niezależnie od ich rozmiaru.

Rada UR: Nakrętka łożyskowa to z definicji cienki pierścień stali (bo musi zmieścić w sobie wał roboczy). Choć przy zewnętrznym wymiarze 32 mm wygląda masywnie, pod naciskiem bocznym "żabki" zachowuje się jak aluminiowa puszka. Deformuje się, a uszkodzony gwint niszczy oś silnika wartą kilka tysięcy złotych! Używając nasadki SKF TMFS 4, wywierasz siłę PCHAJĄCĄ na ścianki rowków, a nie ŚCISKAJĄCĄ zewnętrzny obwód. Nakrętka zachowuje idealny kształt koła i płynnie podąża po gwincie. Żabki hydrauliczne zostaw dla instalatorów rur – na węzłach tocznych używamy wyłącznie nasadek proflowanych!

Tuleje wciągane H204 i H304 – dlaczego dynamometr i nasadka to jedyna droga do sukcesu?

Wał 20 milimetrów to pierwszy, poważny punkt styku z technologią tulei wciąganych (np. H 204 lub H 304). Służą one do montażu łożysk z otworem stożkowym (najczęściej baryłkowych lub wahliwych) na gładkich wałach bez odsadzeń. Dokręcając nakrętkę KM 4, wpychasz łożysko na stożek, co powoduje rozszerzanie się pierścienia wewnętrznego i redukcję luzu (tzw. luzu promieniowego).

Kiedy używasz klucza uderzeniowego (młotek + przecinak), działasz "na ślepo". Jedno uderzenie za dużo i wciskasz łożysko tak mocno, że likwidujesz cały luz wewnątrz łożyska. Przy rozruchu, gdy wał lekko się nagrzeje, łożysko zaciera się z powodu przegrzania. Z kolei niedokręcenie skutkuje obracaniem się łożyska na tulei i wytarciem samej osi.

Tu z pomocą wkracza nasadka SKF TMFS 4. Podpinając do niej klucz dynamometryczny, mechanik może z aptekarską precyzją kontrolować kąt obrotu nakrętki po wejściu na stożek, lub dokręcić ją do konkretnej wartości momentu. To jedyny sposób, by zagwarantować, że wcisk na tulei H204 będzie pracował latami, a łożysko zachowa swój krytyczny luz roboczy niezbędny do chłodzenia smaru!
