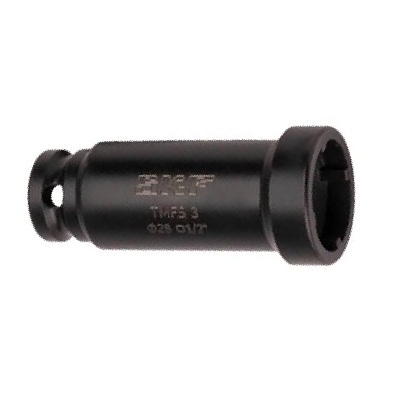

Klucz nasadowy SKF TMFS 3 – Osiowa precyzja dla wałów 17 mm
Większość małych silników elektrycznych (do 2.2 kW), alternatorów samochodowych i przemysłowych, a także setki przekładni w automatyce opiera się na wałkach o średnicy 17 milimetrów. Ułożyskowania te (najczęściej z rodziny 6203 lub 6303) ryglowane są na osiach za pomocą nakrętek łożyskowych KM 3. Zewnętrzna średnica takiej nakrętki wynosi 28 milimetrów. To wciąż zbyt mało, by klasyczny, płaski klucz hakowy mógł ją bezpiecznie objąć bez ryzyka ześlizgnięcia się. Odpowiedzią szwedzkich inżynierów na montażowy chaos w tym krytycznym segmencie jest nasadka SKF TMFS 3.
Konstrukcja TMFS 3 to stalowy monolit, w którego wnętrzu wyfrezowano precyzyjne profile odpowiadające czterem rowkom nakrętki KM 3. Dzięki temu narzędzie nakładasz na wał idealnie od czoła maszyny. Zapomnij o braku miejsca na ruch rękojeścią klucza płaskiego – nasadka obsługiwana jest z zewnątrz za pomocą przedłużki i standardowej grzechotki 1/2 cala. Wpięcie klucza dynamometrycznego pozwala na zastosowanie fabrycznych momentów obrotowych, co chroni ten niezwykle popularny (i często przeciążany) gwint M17 przed nieodwracalnym zerwaniem.
Kluczowe atuty nasadki SKF TMFS 3
-
Symetryczny rozkład naprężeń: Narzędzie chwyta nakrętkę za wszystkie cztery rowki jednocześnie. Zapobiega to tzw. "koszeniu" się nakrętki na gwincie, gwarantując jej gładkie wejście aż do oporu podkładki zębatej.
-
Ergonomia dla silników klatkowych: Łożyska w małych silnikach osadzone są głęboko w żeliwnych tarczach łożyskowych. TMFS 3 wchodzi tam jak skalpel – wymaga tylko ułamka milimetra przestrzeni dookoła samej nakrętki.
-
Ochrona przed opiłkowaniem: Gładki, wielopunktowy docisk całkowicie eliminuje problem zdzierania krawędzi nakrętki i wpadania ostrych wiórów stalowych prosto pod koszyk nowego łożyska.
-
Złącze dynamometryczne 1/2": Uniwersalny kwadrat pozwala na użycie sprzętu dostępnego w każdym warsztacie, od ręcznych grzechotek po kontrolowane, pneumatyczne zakrętarki przy demontażu seryjnym.
Zobacz, do jakich gabarytów dopasowano ten element systemu montażowego SKF:
| Parametr Techniczny | Specyfikacja SKF TMFS 3 | Znaczenie w na hali produkcyjnej |
| Dedykowany element | Nakrętka KM 3, KMT 3, DIN 981 | Zabezpiecza łożyska na najpopularniejszym wale w przemyśle lekkim. |
| Gwint osi roboczej | M17 x 1,00 (Średnica wału 17 mm) | Drobny zwój gwintu, podatny na przeciągnięcie przy użyciu zbyt dużej siły. |
| Średnica zewnętrzna nakrętki | 28 mm | Gabaryt bardzo niewdzięczny dla uniwersalnych kluczy pazurowych z przegubem. |
| Gniazdo napędowe | Kwadrat 1/2" (12.7 mm) | Gwarantuje idealne spasowanie ze standardowymi kluczami dynamometrycznymi. |
Wskazówka Eksperta
Złudzenie "Dociągnięcia do ząbka": "Młody elektromechanik wymieniał łożysko 6303 w silniku pompy z wałem 17 mm. Po założeniu łożyska, podkładki zębatej MB 3 i nakrętki KM 3, zaczął dokręcać zestaw. Kiedy poczuł opór, zauważył, że rowek na nakrętce minął się z zewnętrznym ząbkiem podkładki o zaledwie 2 milimetry. Aby móc zagiąć ząbek, postanowił 'dociągnąć' nakrętkę zwykłym kluczem pazurowym do kolejnego rowka. Użył dużej siły. Po miesiącu maszyna wróciła do serwisu. Oś silnika w miejscu gwintu M17x1 uległa tzw. przewężeniu i pękła, a wirnik zmasakrował stojan!"
Mechanik potraktował drobnozwojny gwint 17 mm jak twardą śrubę konstrukcyjną, przekraczając granicę plastyczności stali osi.
Błąd: Siłowe "dociąganie" nakrętki KM poza ustalony moment obrotowy tylko po to, by rowek zrównał się z ząbkiem podkładki MB.
Rada UR: Jeśli dokręcasz nakrętkę używając klucza dynamometrycznego i nasadki SKF TMFS 3 do określonego momentu siły, i po kliknięciu klucza ząbek podkładki nie trafia w rowek – NIGDY nie dociągaj nakrętki na siłę do kolejnego nacięcia! Gwint M17x1 jest niezwykle drobny, a oś 17 mm ma małą średnicę rdzenia. "Dociągnięcie" często powoduje przekroczenie granicy sprężystości – stal zaczyna płynąć, osłabiając wał, co kończy się jego ukręceniem. Prawidłowa procedura: delikatnie popuść (odkręć) nakrętkę do najbliższego rowka w tył, lub po prostu użyj nowej podkładki MB 3, która zagniecie się pod innym kątem!
Błąd nieosiowego docisku – dlaczego alternatory i małe silniki hałasują po naprawie?
Wielu mechaników po udanej (ich zdaniem) wymianie łożysk na wale 17 mm spotyka się z irytującym problemem: po podłączeniu silnika do prądu urządzenie wydaje dziwny szum lub lekkie wibracje, mimo że zastosowano markowe łożyska najwyższej klasy (np. SKF Explorer). Problem często tkwi nie w samym łożysku, lecz w wektorze siły użytym podczas zabezpieczania węzła nakrętką KM 3.
Używając klasycznego klucza hakowego (nawet tego w odpowiednim rozmiarze HN 3), mechanik ciągnie nakrętkę i wał w jedną stronę – prostopadle do osi maszyny. Przy cienkich wałkach (17 mm) siła ta potrafi spowodować mikroskopijne ugięcie końcówki wirnika lub niesymetryczne, jednostronne obciążenie bieżni wewnętrznej dociskanego łożyska. Powstaje tzw. bicie osiowe lub przekoszenie pierścienia. Kiedy wał rozpędza się do 3000 obrotów, to "mikro-przekoszenie" zamienia się we wibracje akustyczne (hałas).
Nasadka SKF TMFS 3 działa w 100% osiowo. Dociska nakrętkę wzdłuż wału (jak prasa), idealnie symetrycznie. Łożysko zostaje usadowione prosto, a po uruchomieniu silnik szumi bezszelestnie, pracując z fabryczną płynnością!
