Łożyska rolkowo-krzyżowe

Łożyska rolkowo-krzyżowe THK to precyzyjne łożyska obrotowe, które dzięki unikalnej konstrukcji z cylindrycznymi rolkami ułożonymi naprzemiennie pod kątem 90 stopni (w rowku w kształcie litery V, oddzielone koszykami) są w stanie przenosić obciążenia z każdego kierunku: promieniowe, osiowe oraz momenty obciążające. Ta innowacyjna budowa pozwala zastąpić kilka konwencjonalnych łożysk jednym, bardzo sztywnym i precyzyjnym elementem.

THK jest wiodącym producentem tego typu łożysk, oferującym szeroką gamę modeli, w tym serie RA-C, RB, RE, RU, RW, dostosowanych do różnych wymagań aplikacyjnych.



Kluczowe cechy i zalety łożysk rolkowo-krzyżowych THK:



  • Wysoka sztywność: Dzięki dużej liczbie rolek i ich wzajemnemu ułożeniu, łożyska te zapewniają wyjątkową sztywność, co jest kluczowe dla precyzyjnych ruchów.

  • Duża dokładność obrotu: Precyzyjne szlifowanie bieżni i zastosowanie koszyków dystansowych (zapobiegających skośnemu ustawianiu się rolek) gwarantują stabilny i dokładny obrót nawet pod wstępnym napięciem.

  • Wysoka nośność: Cylindryczne rolki mają większą powierzchnię styku z bieżnią niż kulki, co pozwala na przenoszenie znacznie większych obciążeń.

  • Kompaktowa konstrukcja: Pomimo wysokiej sztywności i nośności, łożyska te są bardzo kompaktowe, co pozwala na oszczędność miejsca w maszynach.

  • Łatwy montaż: Niektóre modele posiadają zintegrowane otwory montażowe, co ułatwia instalację bez potrzeby stosowania dodatkowych kołnierzy dociskowych.

  • Uniwersalność obciążeń: Możliwość przenoszenia obciążeń radialnych, osiowych i momentowych w jednym łożysku upraszcza konstrukcję maszyn.

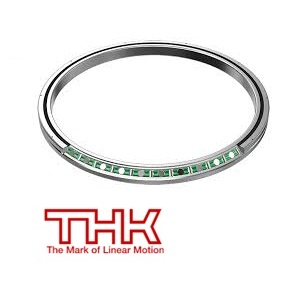

Obraz jest ucieleśnieniem najwyższej japońskiej precyzji i zaawansowanej inżynierii, które są synonimem marki THK w segmencie łożysk specjalistycznych. Kompozycja jest sterylna, high-tech i niezwykle szczegółowa, idealnie oddając charakter produktu przeznaczonego do robotyki i ultra-precyzyjnych maszyn. Całość jest osadzona w kontekście profesjonalnego polskiego dystrybutora DAKAM. W centrum uwagi, na czystej, metalowej lub białej powierzchni, znajduje się łożysko rolkowo-krzyżowe THK (np. z serii RB, RU lub RE). Jego unikalna konstrukcja jest kluczowym elementem wizualnym: • Kluczowy detal – Wałeczki krzyżowe: Ujęcie makro lub pod lekkim kątem wyraźnie pokazuje wałeczki cylindryczne ułożone prostopadle (krzyżowo) do siebie, oddzielone precyzyjnymi separatorami. Ten widok jest potężnym komunikatem wizualnym, który natychmiastowo przekazuje kluczową zaletę: zdolność do przenoszenia obciążeń promieniowych, osiowych oraz momentów gnących jednocześnie, z najwyższą sztywnością. • Kompaktowa budowa: Łożysko jest relatywnie cienkie i kompaktowe, często z zintegrowanymi otworami montażowymi bezpośrednio w pierścieniach, co podkreśla jego przeznaczenie do aplikacji o ograniczonej przestrzeni (np. przeguby robotów). • Marka Premium: Na idealnie wyszlifowanej powierzchni pierścienia widoczne jest wyraźne, laserowo grawerowane logo "THK", co jest gwarancją autentyczności i najwyższej japońskiej jakości. Tło jest subtelnie rozmyte (efekt bokeh), ale jednoznacznie wskazuje na profesjonalną, wielkoskalową dystrybucję na terenie Polski: • Nowoczesny magazyn DAKAM: W tle widać rzędy wysokich regałów magazynowych, wypełnionych uporządkowanymi, oryginalnymi opakowaniami THK. Duża ilość towaru na stanie wizualnie potwierdza status "sprawdzonego dystrybutora" i gwarantuje szybkie dostawy. • Logo Dystrybutora: W dyskretnym, ale widocznym miejscu umieszczone jest logo DAKAM, z dopiskiem "Autoryzowany Dystrybutor THK", co buduje jego markę jako zaufanego partnera w dostawach zaawansowanych technologii. Obraz niesie jasny komunikat: "Jako sprawdzony polski dystrybutor DAKAM, posiadamy najbardziej zaawansowane łożyska rolkowo-krzyżowe THK, idealne do robotyki i precyzyjnych stołów obrotowych, dostępne natychmiast z naszego magazynu".



Charakterystyka wybranych serii THK:



Każda z wymienionych serii łożysk rolkowo-krzyżowych THK ma swoje specyficzne cechy, dostosowane do różnych konfiguracji montażowych i wymagań:



1. THK RA-C (Thin Type Single Split Model RA-C)



  • Charakterystyka: Cienki typ z dzielonym pierścieniem zewnętrznym. Ma te same główne wymiary co model RA.

  • Zalety: Dzięki dużej sztywności pierścienia zewnętrznego (pojedyncze rozcięcie), może być stosowany zarówno do obrotu pierścienia wewnętrznego, jak i zewnętrznego.

  • Zastosowania: Kompaktowe konstrukcje, gdzie przestrzeń jest ograniczona, a wymagana jest wysoka precyzja.



2. THK RB (Standard Models RB)



  • Charakterystyka: Podstawowy typ łożyska rolkowo-krzyżowego z dzielonym pierścieniem zewnętrznym, podczas gdy pierścień wewnętrzny jest zintegrowany z korpusem głównym.

  • Zalety: Niskie tarcie i stabilny moment obrotowy dzięki zastosowaniu koszyków dystansowych. Optymalny tam, gdzie wymagana jest precyzja obrotu pierścienia wewnętrznego.

  • Zastosowania: Szerokie spektrum zastosowań, w których precyzja obrotu wału jest kluczowa.



3. THK RE (Standard Models RE)



  • Charakterystyka: Posiada te same główne wymiary co model RB, ale z dzielonym pierścieniem wewnętrznym i zintegrowanym pierścieniem zewnętrznym.

  • Zalety: Optymalny dla aplikacji, gdzie wymagana jest precyzja obrotu pierścienia zewnętrznego.

  • Zastosowania: Stoły obrotowe, głowice maszyn, gdzie elementem obracającym się jest obudowa łożyska.



4. THK RU (Mounting Hole Type / Integrated Inner/Outer Ring Type)



  • Charakterystyka: Model ze zintegrowanymi otworami montażowymi zarówno w pierścieniu wewnętrznym, jak i zewnętrznym. Posiada zintegrowaną konstrukcję pierścienia wewnętrznego/zewnętrznego.

  • Zalety: Ułatwia montaż, eliminując potrzebę stosowania specjalnych kołnierzy dociskowych czy obudów. Zapewnia stabilną i dokładną rotację, minimalizując wpływ procedury montażowej na wydajność.

  • Zastosowania: Szerokie zastosowanie, gdy montaż musi być prosty i szybki, a wymagana jest wysoka dokładność.



5. THK RW (Double-Row Angular Contact Roller Ring)



  • Charakterystyka: Łożysko rolkowo-krzyżowe o podwójnym rzędzie rolek kontaktowych. Charakteryzuje się zwiększoną liczbą elementów tocznych.

  • Zalety: Osiąga wyjątkowo wysoką sztywność i precyzję dzięki większej liczbie rolek. Zapewnia wysoką sztywność i kontrolowaną dokładność bicia, co czyni go optymalnym do mechanizmów obrotowych w maszynach wielofunkcyjnych.

  • Zastosowania: Maszyny narzędziowe, maszyny wieloosiowe, gdzie wymagana jest ekstremalna sztywność i najwyższa precyzja obrotu.



Zastosowania ogólne łożysk rolkowo-krzyżowych THK:



Łożyska rolkowo-krzyżowe THK są niezastąpione w aplikacjach wymagających najwyższej precyzji, sztywności i zdolności przenoszenia złożonych obciążeń, takich jak:

  • Stoły obrotowe obrabiarek CNC

  • Głowice maszyn szlifierskich i frezarek

  • Przeguby i jednostki obrotowe robotów przemysłowych

  • Precyzyjne stoły indeksujące i obrotowe

  • Urządzenia medyczne (np. skanery CT, aparaty rentgenowskie)

  • Sprzęt pomiarowy i laboratoryjny

  • Systemy pozycjonowania i manipulacji



Wybór odpowiedniej serii zależy od specyfiki projektu, wymaganej dokładności, nośności oraz warunków montażowych.
