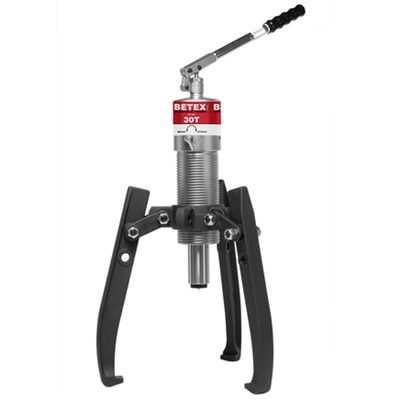

Ściągacz hydrauliczny BETEX HP 303 (Schaeffler) – 30 Ton absolutnej destrukcji rdzy
Są awarie, przy których konwencjonalne metody demontażu przypominają próbę gaszenia pożaru szklanką wody. Wielkogabarytowe przekładnie w kopalniach odkrywkowych, śruby napędowe statków, potężne bębny kruszarek – to elementy osadzane na gigantyczne pasowania ciasne. Po latach pracy w ekstremalnym zapyleniu i wilgoci, stają się niemal integralną częścią wału. Kiedy cięcie palnikiem zagraża zniszczeniem osi wartej miliony złotych, do gry wkracza flagowy okręt dywizji Schaeffler Lifetime Solutions: Zintegrowany ściągacz hydrauliczny BETEX HP 303 generujący 30 ton (300 kN) siły.
To technologiczny ewenement. HP 303 to wciąż konstrukcja "All-in-One". Mimo zdolności do wygenerowania 30 ton nacisku, urządzenie posiada zintegrowaną pompę ręczną i zbiornik oleju w jednym, potężnym stalowym bloku. Brak zewnętrznych węży wysokociśnieniowych przy takich obciążeniach to nie tylko wygoda, to przede wszystkim gwarancja życia i zdrowia operatora. Jeden mechanik, pompując dźwignią, jest w stanie płynnie, kontrolowanie i na zimno zerwać element o średnicy przekraczającej 60 centymetrów!
Kluczowe atuty ściągacza BETEX HP 303
-
300 kN niewyobrażalnej mocy: Siła, która zrywa zgrzepnięte molekularnie struktury stali. Koniec z wielodniowym odrdzewianiem i uderzeniami młotami kowalskimi.
-
Rozstaw ramion do 620 mm: Gigantyczny zasięg głowicy. Kute, masywne ramiona bez problemu obejmą koła zamachowe i sprzęgła o średnicy ponad 60 centymetrów.
-
Brak węży = 100% BHP: Przy ciśnieniu roboczym niezbędnym do wygenerowania 30 ton, rozerwanie zewnętrznego przewodu jest śmiertelnie niebezpieczne. Zintegrowana budowa modelu HP 303 całkowicie eliminuje ten słaby punkt.
-
Samocentrujące jarzmo: Ramiona (w konfiguracji 2- lub 3-ramiennej) dociskają się do zdejmowanego elementu pod wpływem siły uciągu, zapobiegając ześlizgnięciu się pazurów z rantu koła podczas gigantycznych naprężeń.
Kiedy wprowadzamy na halę sprzęt ważący kilkadziesiąt kilogramów, parametry robocze muszą być znane na pamięć:
| Parametr Techniczny | Specyfikacja BETEX HP 303 (Bega/Schaeffler) | Znaczenie w ekstremalnym utrzymaniu ruchu |
| Maksymalna siła ściągająca | 30 Ton (300 kN) | Maksimum możliwości w klasie narzędzi ręcznych. Obala opór każdego pasowania na wałach głównych. |
| Maksymalny rozstaw ramion | 620 mm | Chwyt obejmujący ponad pół metra stali. Narzędzie dedykowane dla przemysłu stoczniowego i wydobywczego. |
| Głębokość chwytu (Zasięg) | Powyżej 300 mm | Masywne łapy sięgają daleko za piastę potężnych, wielorzędowych kół pasowych i zębatych. |
| Skok tłoka hydraulicznego | 111 mm | Pozwala na głębokie zsunięcie szerokiej piasty z czopa wału w jednym, nieprzerwanym cyklu pracy pompy. |
| Waga kompletna | Ok. 35,0 kg | Monolityczny blok pancernej stali. Wyposażony w ucho nośne – wymaga podwieszenia na wciągniku przed rozpoczęciem pracy! |
Wskazówka Eksperta
Złudzenie Oszczędnego Cięcia: "W stalowni zakleszczyło się gigantyczne łożysko na wale samotoku. Szef UR stwierdził, że łożysko i tak idzie na złom, a kupno 30-tonowego ściągacza to zbędny wydatek. Kazał wyciąć bieżnię palnikiem plazmowym. Niestety, przy średnicy wału 250 mm i głębokości cięcia, operator palnika drgnął. Plazma w ułamku sekundy przecięła bieżnię wewnętrzną łożyska i wypaliła 3-milimetrową bruzdę (karb) na powierzchni precyzyjnie szlifowanego wału! Koszt nowego łożyska: 20 000 zł. Koszt wymontowania wału i napawania/szlifowania zniszczonego czopa: 150 000 zł + 3 dni przestoju linii."
Próba oszczędzania na narzędziach do demontażu zawsze kończy się zniszczeniem najdroższego elementu układu – wału napędowego.
Błąd: Używanie metod destrukcyjnych (palniki, szlifierki) do cięcia zapieczonych łożysk na głównych wałach maszyn.
Rada UR: Przy wałach o dużych średnicach, ryzyko uszkodzenia gładzi palnikiem wynosi niemal 100%. Zintegrowany ściągacz BETEX HP 303 generuje 30 ton czystej, osiowej siły na zimno. Zdejmuje zniszczone łożysko lub piastę, pozostawiając oś w stanie nienaruszonym, gotową do natychmiastowego nałożenia nowego ułożyskowania. Inwestycja w ten sprzęt zwraca się z nawiązką już przy pierwszej uratowanej osi w zakładzie!
Jak uchronić nakiełek wału przed zmiażdżeniem przy nacisku 30 ton?
Mechanicy często skupiają się na ogromnej sile 300 kN (30 ton), która zrywa koło, zapominając, że zgodnie z III zasadą dynamiki Newtona, dokładnie taka sama siła naciska w tym czasie na sam środek wału! Tłok ściągacza opiera się o tzw. nakiełek (otwór centrujący na czole wału). Przyłożenie 30 ton punktowego nacisku bezpośrednio na miękką stal wału spowoduje jego natychmiastowe plastyczne zmiażdżenie ("rozprasowanie" czopa).
Dlatego użycie ściągacza BETEX HP 303 wymaga rygorystycznej procedury. Przed przyłożeniem siłownika, należy bezwzględnie zastosować grubą, hartowaną wkładkę ochronną (często dostarczaną w zestawie w formie twardego kła centrującego lub podkładki rozpraszającej naprężenia). Wkładka ta idealnie dopasowuje się do stożka otworu centrującego, rozkładając nacisk 30 ton na znacznie większą powierzchnię. Dzięki temu, po wygenerowaniu potężnego strzału hydraulicznego kruszącego rdzę, czoło wału maszyny pozostaje idealnie zachowane, co pozwala na bezproblemowe wkręcenie w nie śrub montażowych podczas instalacji nowego komponentu.
