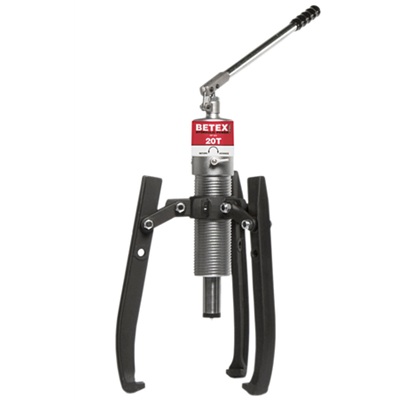

Ściągacz hydrauliczny BETEX HP 203 (Schaeffler) – 20 Ton bezwzględnej siły
Demontaż potężnych kół zamachowych, głównych przekładni w młynach węglowych, czy gigantycznych łożysk oporowych w przemyśle okrętowym to zadania, przy których standardowe narzędzia stają się bezużytecznymi zabawkami. Zmierzenie się z elementami o średnicy dochodzącej do pół metra, osadzonymi na pasowanie ciasne i "zaspawanymi" dekadami pracy w ekstremalnych warunkach, wymaga siły zdolnej przesuwać góry. Inżynierowie z grupy Schaeffler Lifetime Solutions stworzyli do tego celu narzędzie absolutne: Zintegrowany ściągacz hydrauliczny BETEX HP 203 o uciągu 20 ton (200 kN).
Mimo tak monstrualnej siły, HP 203 zachowuje genialną konstrukcję "All-in-One". To największy na rynku ściągacz, w którym pompa wysokociśnieniowa, zbiornik oleju i siłownik stanowią jeden nierozerwalny blok. Brak zewnętrznych przewodów hydraulicznych eliminuje ryzyko ich pęknięcia, co przy obciążeniu 20 ton mogłoby zakończyć się tragicznym wypadkiem. Wyposażony w fabryczne ucho nośne do podwieszenia, pozwala na precyzyjną, bezpieczną i niesamowicie potężną pracę nawet w najtrudniejszych zakamarkach hal przemysłowych.
Kluczowe atuty ściągacza BETEX HP 203
-
200 kN osiowego zrywu: Siła 20 ton miażdży korozję frettingową i pasowania skurczowe, pozwalając na płynny demontaż elementów o wadze przekraczającej tonę.
-
Rozstaw ramion powyżej pół metra: Ramiona o maksymalnym rozstawie 520 mm obejmą największe koła napędowe, bębny wyciągowe i tarcze hamulcowe maszyn górniczych.
-
Głowica 2/3 ramienna z uchem nośnym: Narzędzie waży blisko 25 kg. Dzięki wbudowanemu uchwytowi, możesz podwiesić ściągacz na wciągniku lub balanserze, zapewniając sobie wygodne pozycjonowanie i całkowite odciążenie dłoni podczas pompowania.
-
Rodowód Schaeffler: Bezpieczeństwo potwierdzone przez największego producenta łożysk. Posiada wewnętrzny zawór upustowy, który nie pozwoli przekroczyć bezpiecznego ciśnienia maksymalnego, chroniąc sprzęt przed rozerwaniem.
Oto specyfikacja sprzętu z absolutnego szczytu dywizji zintegrowanej:
| Parametr Techniczny | Specyfikacja BETEX HP 203 (Bega/Schaeffler) | Znaczenie w ciężkim utrzymaniu ruchu |
| Maksymalna siła ściągająca | 20 Ton (200 kN) | Ekstremalna moc. Zastępuje niebezpieczne operacje cięcia palnikiem i używanie suwnic do zrywania elementów. |
| Maksymalny rozstaw ramion | 520 mm (Ponad pół metra!) | Gigantyczny zasięg, pozwalający złapać za zewnętrzny obrys potężnych kół zębatych. |
| Głębokość chwytu (Zasięg) | 300 mm | Masywne, kute ramiona sięgają głęboko za piastę, chwytając za najgrubszą część zdejmowanego elementu. |
| Skok tłoka hydraulicznego | 111 mm | Bardzo duży zapas wysuwu (ponad 11 cm). Raz zainstalowany ściągacz zsunie element do samego końca bez konieczności re-pozycjonowania. |
| Waga kompletna | Ok. 24,0 - 25,0 kg | Kawał pancernej stali. Wymaga podwieszenia na wciągniku (posiada ucho nośne) dla bezpiecznej i stabilnej obsługi. |
Wskazówka Eksperta
Złudzenie Suwnicy Hali: "W papierni zatarło się główne łożysko walca suszącego. Średnica zewnętrzna obudowy to 480 mm. Brygada uznała, że żaden ściągacz tego nie ruszy. Opletli obudowę pasami zawiesiowymi, zapięli o hak 10-tonowej suwnicy mostowej i zaczęli podnosić hak, mając nadzieję, że łożysko zsunie się z wału. Efekt? Łożysko nawet nie drgnęło, za to cały, wielotonowy walec maszyny został wyrwany z fundamentów, wyginając wał pod kątem 15 stopni! Dlaczego? Suwnica generuje siłę zewnętrzną, ciągnąc cały układ w górę. Brakuje elementu blokującego (pchającego) samą oś."
Mechanicy użyli brutalnej siły zewnętrznej (dźwignicowej), zapominając o zasadzie zamykania wektora siły.
Błąd: Próby "zrywania" kół, łożysk i piast przy użyciu suwnic, wózków widłowych lub wciągarek linowych.
Rada UR: Nigdy nie używaj suwnicy jako ściągacza! Siła musi być zamknięta w obwodzie narzędzia, bez przenoszenia naprężeń na obudowę i fundamenty maszyny. Ściągacz BETEX HP 203 to sprzęt, w którym 20 ton siły działa tylko na odcinku między końcem wału a ramionami za łożyskiem. Kłem opierasz się o wał (pchasz go z siłą 20T), a ramionami ciągniesz koło (20T w przeciwną stronę). Maszyna nie czuje tego obciążenia, a potężny element zsuwa się płynnie i bezszelestnie wprost do siatki ochronnej.
Jak bezpiecznie operować zintegrowanym ściągaczem ważącym 25 kilogramów?
Większość mechaników UR uważa, że narzędzia zintegrowane to domena małych, lekkich ściągaczy do 8 ton, a wielkie gabaryty muszą składać się z osobnej pompy i wózka. BETEX HP 203 przeczy tej regule, oferując 20 ton bez węży. Wiąże się to jednak ze sporą wagą samego narzędzia – około 25 kg litej stali i oleju. Ręczne manipulowanie takim ciężarem, centrowanie go na wale na wysokości 2 metrów i jednoczesne dokręcanie ramion przez jedną osobę jest niemożliwe i niebezpieczne.
Dlatego w klasie 20 ton kluczowe jest prawidłowe użycie ucha nośnego zamontowanego na korpusie urządzenia. Przed rozpoczęciem pracy, zawieś ściągacz na odpowiednio dobranym balanserze linkowym lub małym, łańcuchowym wciągniku (flaszenzugu) zamocowanym nad stanowiskiem awarii. Balanser wyeliminuje wagę narzędzia, czyniąc je w rękach operatora "lekkim jak piórko". Dzięki temu jeden pracownik może perfekcyjnie ustawić kute ramiona na obwodzie (co 120 stopni), dokładnie wkręcić śrubę centrującą w nakiełek wału i płynnie pompować. Precyzja ustawienia przy sile 200 kN to gwarancja, że koło nie przekosi się i nie zarysuje gładzi na długim czopie!
