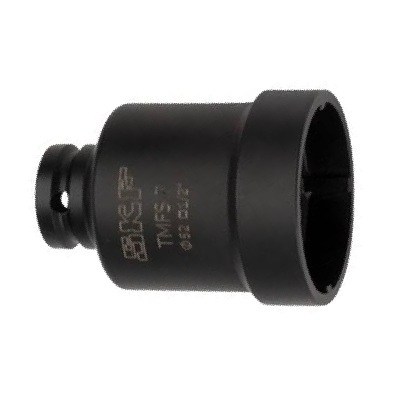

Kluczowe atuty nasadki SKF TMFS 7

• Przemysłowe gniazdo 3/4": Skalibrowane pod potężne siły. Grubszy czop napędowy gwarantuje, że przy dociąganiu łożyska baryłkowego na tulei wciąganej złącze klucza nie ulegnie zerwaniu (ukręceniu).

• Bezpieczeństwo przy 52 mm: Nakrętka KM 7 wymaga użycia dużej dźwigni. Gdyby płaski klucz hakowy zsunął się pod takim obciążeniem, wypadek jest gwarantowany. Zamknięty, osiowy profil TMFS 7 rygluje się na nakrętce, chroniąc zdrowie mechanika.

• Gładkie wejście na drobny gwint: Mimo potężnej średnicy 35 mm, skok gwintu to nadal zaledwie 1,50 mm. Czysty, równomierny nacisk ze wszystkich stron pozwala nakrętce "płynąć" po zwojach bez ryzyka zatarcia.

• Praca z multiplikatorami momentu: Duży kwadrat pozwala na bezproblemowe podpięcie wzmacniaczy momentu obrotowego (przekładni planetarnych) lub ciężkich kluczy udarowych podczas demontażu zardzewiałych węzłów.

Przechodzimy do wagi ciężkiej. Zweryfikuj parametry przed wyjazdem na serwis:

Wskazówka Eksperta

Złudzenie Cienkiej Redukcji: "Mechanik zakładał masywne łożysko wahliwe na tulei wciąganej H307 (wał 35 mm). Wziął z magazynu nasadkę SKF TMFS 7. Niestety, dysponował tylko kluczem dynamometrycznym ze złączem 1/2 cala. Wpiął więc tanią redukcję (adapter z 1/2 na 3/4) do nasadki. Ze względu na dużą siłę wymaganą do wciśnięcia łożyska na stożek, klucz nie 'klikał'. Mechanik założył więc metrową stalową rurę na rączkę klucza, by zwiększyć dźwignię, i pociągnął całym ciałem. Adapter redukcyjny strzelił z hukiem jak nabój karabinowy! Rura uderzyła mechanika w żebra, a ostry odłam stali przeleciał centymetry od jego twarzy!"

Mechanik złamał zasady inżynierii materiałowej, próbując przenieść potężny moment obrotowy przeznaczony dla czopa 3/4" przez przewężenie narzędzia klasy 1/2".

Błąd: Stosowanie tanich adapterów redukcyjnych i "przedłużek z rury" w celu osiągnięcia momentów obrotowych zarezerwowanych dla wyższych klas narzędziowych.

Rada UR: Przejście przez firmę SKF na gniazdo 3/4 cala przy rozmiarze TMFS 7 to nie jest przypadek ani chwyt marketingowy. To czysta fizyka. Aby dociągnąć nakrętkę KM 7 o zewnętrznej średnicy 52 mm, potrzebujesz sił, które ukręcą kwadrat 1/2 cala jak zapałkę. Jeśli w Twoim zakładzie używa się wałów 35 mm i większych, musisz wyposażyć dział UR w dedykowany klucz dynamometryczny lub pokrętło łamane z natywnym czopem 3/4 cala. Absolutnie zakazane jest używanie przejściówek i rur hydraulicznych! Bezpieczeństwo operatora przy tych obciążeniach opiera się na monolityczności narzędzia.

Czym grozi przekoszenie nakrętki KM 7 na drobnym gwincie M35x1.5?

Dla osoby spoza branży, wał stalowy o grubości 35 milimetrów wydaje się niezniszczalny. Jednak inżynierowie wiedzą, że nacięty na nim gwint ustalający ma skok zaledwie 1,50 mm – to tyle samo, co w małych osiach 25 mm! Taki drobny zarys gwintu na tak dużej średnicy tworzy układ ekstremalnie podatny na zatarcie (zjawisko galling), jeśli siła nie zostanie przyłożona idealnie w osi wału.

Kiedy mechanik używa potężnego klucza uderzeniowego lub bije młotkiem w rowek nakrętki 52 mm, siła nie wkręca nakrętki, lecz wbija ją pod kątem w zwoje gwintu na osi. Przy tych gabarytach tarcie staje się tak ogromne, że stal miękkiej nakrętki dosłownie "zespawa się" na zimno z twardą osią wirnika. Nakrętka staje w miejscu – ani do przodu, ani do tyłu. Jedynym ratunkiem pozostaje wtedy ostrożne przecinanie nakrętki szlifierką (ryzykując nacięcie wału) lub wycinanie całego napędu palnikiem.

Zastosowanie nasadki SKF TMFS 7 ratuje przed taką katastrofą. Obejmując nakrętkę centralnie, nasadka centruje ją na gwincie. Nawet przy użyciu setek Newtonometrów, nakrętka gładko przesuwa łożysko na stożek, zabezpieczając potężny wał na lata bezawaryjnej pracy!
